Konvertieren eines Volumenkörperteils zu einem Blechteil

Mit dem Befehl Zu Blech konvertieren können Sie die Dicke, Biegungen und Schlitze festlegen, die zur Konvertierung eines Volumenkörperteils zu einem Blechteil erforderlich sind.

Konvertieren eines Volumenkörperteils zu einem Blechteil:

  1. Erstellen Sie das Volumenkörperteil.
  2. Klicken Sie auf Zu Blech konvertieren (Blech-Symbolleiste) oder auf Einfügen > Blech > Zu Blech konvertieren.
  3. Definieren Sie im PropertyManager unter Blechlehren die Optionen, wenn Sie eine Blechlehrentabelle verwenden möchten.
    1. Wählen Sie Blechlehrentabelle verwenden aus.
    2. Wählen Sie in Tabelle auswählen eine Blechlehrentabelle aus, die verwendet werden soll, oder klicken Sie auf Durchsuchen, und navigieren Sie zu einer Blechlehrentabelle.
  4. Unter Blechparameter:
    1. Wählen Sie eine Fläche als fixierte Fläche für das Blechteil aus.
    2. Legen Sie die Blechdicke und den Standard-Biegeradius fest.
    3. Wählen Sie Körper beibehalten aus, wenn Sie den Volumenkörper behalten möchten, um ihn in einem anderen Zu Blech konvertieren-Feature zu verwenden. Wenn die Option deaktiviert ist, wird der Körper vom Zu Blech konvertieren-Feature aufgebraucht.
  5. Wählen Sie unter Biegungskanten die Modellkanten aus, die Biegungen bilden sollen.
    Ändern Sie die Anzeigeart zu Verdeckte Kanten sichtbar, um die Kanten leichter auswählen zu können.
    Die erforderlichen Schlitze werden automatisch ausgewählt und unter Schlitzkanten gefunden aufgeführt.

    Im Grafikbereich werden an den Biegungs- und Schlitzkanten Beschreibungen angezeigt, wenn Sie Beschreibungen anzeigen im PropertyManager ausgewählt haben. Mit den Beschreibungen können Sie den Biegeradius und die Schlitzbreite ändern.

    Sie können den Standardwert wiederherstellen, indem Sie mit der rechten Maustaste auf die Biegungs- oder Schlitzkante klicken und im Kontextmenü Standardwert wiederherstellen auswählen.
  6. Setzen Sie unter Eckenstandards die Schlitzoptionen fest. Standard überschreiben zum Festsetzen der Optionen für einzelne Schlitze:
    1. Wählen Sie unter Schlitzkanten gefunden die Option Beschreibungen anzeigen aus.
    2. Klicken Sie im Grafikbereich in der Breitenbeschreibung auf Standard.
    3. Legen Sie im Popup-Fenster die Schlitzoptionen fest.
    4. Klicken Sie mit der rechten Maustaste in den Grafikbereich, und klicken Sie auf OK OK .
  7. Legen Sie unter Benutzerdefinierte Biegezugabe einen Biegezugabetyp und einen Wert fest.
  8. Um für die eingefügten Biegungen Freischnitte hinzuzufügen, wählen Sie unter Automatisch freischneiden die Art des Freischnitts aus: Rechteck, Riss oder Langloch.
    Riss-Freischnitte haben die zum Einfügen der Biegung minimal erforderliche Größe.

    Wenn Sie Rechteckig oder Langloch auswählen, legen Sie ein Freischnitt-Verhältnis fest.

  9. Klicken Sie auf .

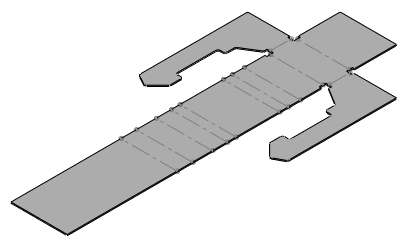

  10. Klicken Sie auf Abwickeln (Blech-Symbolleiste), um das Teil mit den angegebenen Biegungen und Schlitzen abzuwickeln.
