Erstellen von Oberflächen aus einem Netz

Mit dem Werkzeug Oberfläche aus Netz können Sie ein Netzobjekt ändern, das Sie aus einer Datei mit dem Format *.stl, *.obj, *.off, *.ply, *.ply2 oder *.3MF importieren, um Oberflächen und Volumenkörper zu erstellen.

Das Werkzeug funktioniert am besten bei Netzdateien mit regelmäßiger prismatischer Geometrie wie Ebenen, Zylinder, Kegel und Kugeln. Es ist u. U. nicht für hochgradig unregelmäßige Netze geeignet, z. B. Netze, die aus einem 3D-Scan einer organischen Form erstellt wurden. Da mit diesem Feature nur Oberflächen erstellt werden können, wird als Workflow empfohlen, die Oberflächen zu trimmen, sodass ein Volumenkörper entsteht.

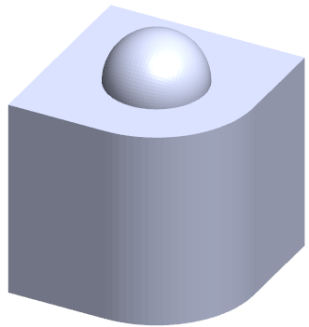

Im folgenden Beispiel werden eine .stl-Datei als Grafikkörper importiert und mit dem Werkzeug Ausgewählte Facetten übertragen bestimmte Facetten definiert.

So erstellen Sie ein Feature „Oberfläche aus Netz“:

  1. Klicken Sie auf Extras > Optionen > Importieren .
    1. Wählen Sie als Dateiformat STL/OBJ/OFF/PLY/PLY2 aus.
    2. Deaktivieren Sie alle Optionen unter Optionen für Netzkörper.
    3. Klicken Sie unter Importieren als auf Grafikkörper.
    4. Klicken Sie auf OK.
  2. Klicken Sie auf Datei > Öffnen.
  3. Optional: 3DEXPERIENCE Benutzer: Wenn das Dialogfeld Unter 3DEXPERIENCE öffnen angezeigt wird, klicken Sie auf Dieser PC.
  4. Wählen Sie die Netzdatei aus.

  5. Klicken Sie auf Einfügen > Oberfläche > Oberfläche aus Netz .
  6. Nehmen Sie unter Facetten folgende Einstellungen vor:
    1. Löschen Sie Dynamische Hilfe, wenn die detaillierte Hilfe nicht angezeigt werden soll.
    2. Wählen Sie als Oberflächentyp den Typ der zu erstellenden Oberfläche aus. Sie können entweder eine Oberfläche des Typs Planar , Kugelförmig , Zylindrisch oder Konisch auswählen.
    3. Klicken Sie mit der rechten Maustaste in den Grafikbereich und wählen Sie Auswahlwerkzeuge > Ausgewählte Facetten einfärbenaus.

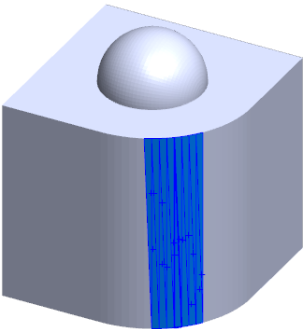

    4. Halten Sie die linke Maustaste gedrückt und ziehen Sie den Mauszeiger, um die Facetten auszuwählen. Die Facetten, die den Auswahlkreis schneiden, werden hervorgehoben. Sie können den Radius des Auswahlkreises anpassen, indem Sie den Schieberegler verschieben oder auf den Pfeil nach Oben oder Unten klicken.

    5. Um die Facettenauswahl aufzuheben, drücken Sie ALT + linke Maustaste und ziehen Sie den Mauszeiger über die zu entfernenden Facetten.
    6. Klicken Sie auf .
  7. Anpassen des Schiebereglers Facettierungstoleranz, um weniger Netzfacetten in die aktuell erstellte Oberfläche aufzunehmen.
    Durch Verschieben des Schiebereglers nach links wird die Toleranz für die Facetten loser, wenn Sie ihn nach rechts verschieben, wird die Toleranz enger. Wenn Sie beispielsweise eine Ebene erstellen und drei Facetten vorliegen, von denen eine in einem leichten Winkel zu den anderen beiden liegt, wird die gewinkelte Facette bei einer losen Toleranz aufgenommen und bei einer engeren Toleranz ausgelassen.
  8. Verwenden Sie die Einstellung Oberflächengröße erweitern, um die Verlängerung des Oberflächenkörpers anzugeben, die den ausgewählten Facetten und der geometrischen Form entspricht.
  9. Klicken Sie im PropertyManager auf berechnen.

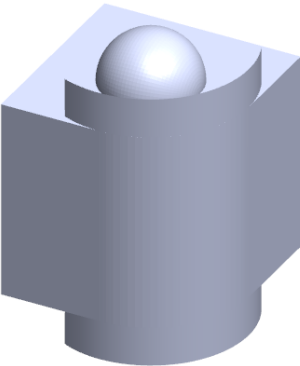

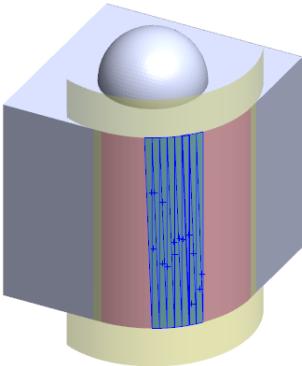

    Eine Vorschau des Oberflächenkörpers wird im Grafikbereich eingeblendet.

  10. Klicken Sie auf .

    Im FeatureManager wird das Feature Oberfläche aus Netz hinzugefügt.

Sie können die Oberflächen weiter trimmen und zusammenfügen, um ein Modell zu bilden.
