DimXpert PropertyManager „Wert“

Im DimXpert PropertyManager Wert legen Sie die Anzeige von Bemaßungen und Toleranzen fest.

So legen Sie die Standardwerte für Toleranz und Genauigkeit fest:

Klicken Sie auf Optionen > Dokumenteigenschaften > DimXpert.

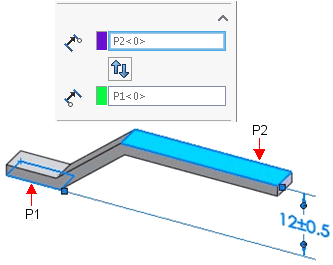

Referenz-Features

Toleranz-Feature Die obere Ebene P2.
Bei Größenbemaßungen wird nur das Toleranz-Feature im PropertyManager angezeigt.
Ursprungs-Feature Die untere Ebene P1.
Informationen zu Ursprungs- und Toleranz-Features finden Sie in der Norm ASME Y14.5M -1994, Absatz 2.6.1 oder ISO 129.
Features austauschen
  Beispiele mit unterschiedlichen Ursprungs-Features:
Ursprungs-Feature = die untere Ebene P1. Ursprungs-Feature = die obere Ebene P2.
Das Ursprungs-Feature wird nicht mit einer Pfeilspitze, sondern mit dem Ursprungs-Symbol gekennzeichnet.
Beachten Sie die unterschiedlichen Bemaßungsergebnisse.

DimXpert Richtung

Diese Option wird angezeigt, wenn Sie eine Bemaßung zwischen zwei Achsen- oder Linien-Features anwenden. Die Optionen X, Y und Z beziehen sich auf das Koordinatensystem des Teils und stehen für jede Achse des Teils zur Verfügung, die senkrecht zu den Achsen des Features verläuft. Siehe
Die Achse der Features verläuft entlang Z, wodurch die Optionen X und Y aktiviert werden.
Mit der normalen Option N erfolgt die Ausrichtung der Bemaßung entlang der Richtung, die durch den kürzesten Abstand zwischen den beiden Features definiert wird.
Mit der benutzerdefinierten Option U erfolgt die Ausrichtung der Bemaßung entlang einer Richtung, die parallel zu einer Kante oder senkrecht zu einer planaren Fläche verläuft.

In diesem Beispiel wird die Bemaßung parallel zu einer Kante ausgerichtet.
Siehe

Stil

Stil für weitere Informationen.

Toleranz/Genauigkeit

  Toleranzmodifikator Wendet in DimXpert auf Bemaßungen und Toleranzen Symbole an, die auf dem Standard ISO 14405-1:2016 basieren.

Sie können Symbole und anderen Text direkt zu ISO-Bemaßungen und deren Toleranzen hinzufügen.
  Beschreibungswert Bei Bohrungsbeschreibungen mit mehreren Spezifikationen werden alle Bemaßungen einzeln aufgelistet. Diese Funktionalität gilt für einfache Bohrungen mit Tiefe, Stirnsenkungsbohrungen, Formsenkungsbohrungen, kombinierte Langlochbemaßungen und Fasen.
Toleranztyp Wählen Sie aus der Liste aus. Die verfügbaren Auswahlmöglichkeiten hängen vom Bemaßungstyp ab.
Maximale Variation
Minimale Variation
  Klammern anzeigen Fügt Klammern um den Toleranzwert ein.
Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Bemaßungswert aus.
Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für Toleranzwerte aus.
Für Bohrungen und Wellen:
Klassifizierung (Passung, Passung mit Toleranz oder Passung (nur Toleranz)). Wenn Sie entweder Bohrungspassung oder Wellenpassung (unten) auswählen, wird die Liste für die jeweils andere Kategorie (Bohrungspassung oder Wellenpassung) auf Grundlage der Klassifizierung gefiltert.
Bohrungsanpassung und Wellenanpassung (Passung, Passung mit Toleranz oder Passung (nur Toleranz)) Wählen Sie aus der Liste aus, oder geben Sie einen beliebigen Text ein.
Zweiseitige Toleranzen (Maximale Variation und Minimale Variation) sind für den Typ Passung mit Toleranz oder Passung (nur Toleranz) verfügbar, wenn Sie Bohrungsanpassung oder Wellenanpassung, aber nicht beide festlegen.
  Passtoleranzanzeige (Passung, Passung mit Toleranz oder Passung (nur Toleranz)). Wählen Sie eine der folgenden Optionen aus:

Geschichtet mit Linienanzeige

Geschichtet ohne Linienanzeige

Lineare Anzeige

Primärer Wert

Diese Option ist schreibgeschützt. Angezeigt werden der Bemaßungsname und der Wert.

  Als Halbwinkel anzeigen Zeigt eine konische Winkelbemaßung als Halbwinkel an. Dadurch können Sie einen ganzen Winkel eines Kegels in einen halben Winkel umwandeln.

Bemaßungstext

  Zahl der referenzierten Kopien Bei Mustern wird hier die Anzahl der referenzierten Kopien angezeigt.
  Text Die Bemaßung wird automatisch im Feld angezeigt und ist durch die Bezeichnung <DIM> gekennzeichnet. Platzieren Sie den Mauszeiger an eine beliebige Stelle im Feld, um den Text einzufügen.
Für Bohrungen wird das in der Datei txcalloutformat.txt definierte Format verwendet. Weitere Informationen finden Sie unter DimXpert Größenbemaßung, Beschreibungs-Formatdatei.
Bei einigen Bemaßungstypen wird automatisch Zusatztext eingeblendet. Die Bohrungsbeschreibung für eine Stirnsenkungsbohrung zeigt z. B. den Durchmesser und die Tiefe der Bohrung an (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Bohrungsbeschreibungen für Bohrungen, die mit dem Bohrungsassistenten erstellt wurden, zeigen die Informationen vom Bohrungsassistenten an. Sie können den Text bearbeiten und Variablen aus dem Dialogfeld Beschreibungsvariablen einfügen.
Klammern hinzufügen Gesteuerte (Referenz-)Bemaßungen können mit oder ohne Klammern angezeigt werden. Standardmäßig werden sie mit Klammern angezeigt.

Prüfmaß
Bemaßung zentrieren Wenn Sie einen Bemaßungstext zwischen die Maßhilfslinien ziehen, rastet der Bemaßungstext in der Mitte zwischen den Maßhilfslinien ein.

Offset Text Versetzt den Bemaßungstext mit Hilfe einer Hinweislinie von der Bemaßungslinie.
  Ausrichten Sie können Text horizontal und in einigen Normen die Hinweislinie vertikal ausrichten.
  • Linksbündig , Zentriert , Rechtsbündig .
  • Nach oben Ausrichten , Mittig ausrichten , Nach unten ausrichten .
  Symbole Klicken Sie im Grafikbereich auf die Stelle, wo das Symbol platziert werden soll. Klicken Sie auf ein Symbol oder auf Weitere Symbole , um auf die Symbolbibliothek zuzugreifen.
Gehen Sie beim Hinzufügen von Symbolen zu DimXpert Bemaßungen mit Bedacht vor, da Symbole die grundlegende Definition von Bemaßungen und Toleranzen verändern können.
  Alles in Großbuchstaben Zeigt den Text für die ausgewählte Bemaßung oder Bohrungsbeschreibung in Großbuchstaben im Grafikbereich an. Deaktivieren Sie die Option, um zur gemischten Groß-/Kleinschreibung zurückzukehren.

Doppelbemaßung

Bestimmt, dass die Bemaßung sowohl im Einheitensystem des Dokuments als auch unter den Doppelbemaßungseinheiten angezeigt wird. Beide Einheiten sind in Extras > Optionen > Dokumenteigenschaften > Einheiten angegeben.

Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Bemaßungswert aus.
Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für Toleranzwerte aus.
