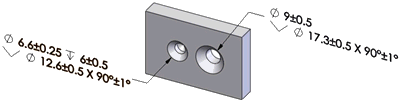

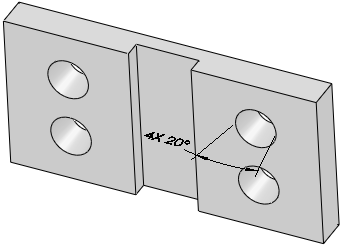

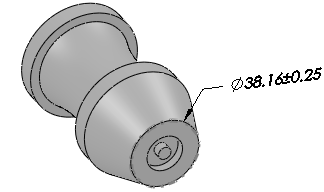

In „DimXpert Größenbemaßung“ unterstützte Funktionen Feature Beispiel und Bemaßungsart Aufsatz Durchmesser Fase Winkel-Abstand Abstand-Abstand DimXpert bemaßt SOLIDWORKS Fasen mit der Methode, die zu ihrer Definition verwendet wurde. Fasen, die anhand ihrer Topologie erkannt werden, werden mit Abstand-Abstand bemaßt. Kegel Eine Reihe externer oder interner Kegel muss denselben eingeschlossenen Winkel haben oder auf einer gemeinsamen Ebene liegen. Zylinder Radius Feature Beispiel und Bemaßungsart Verrundung Radius Kreis überschneiden Ein Kreis, der durch den Schnitt eines Kegels mit einer Ebene entsteht. Der Kegel muss senkrecht zur Ebene sein und kann nicht von einer Ellipse erstellt werden. Der Kegel und die Ebene können durch eine Verrundung oder Fase unterbrochen sein. Stirnsenkungsbohrung Bohrungsdurchmesser und -tiefe (bei Endbedingung „Blind“) Stirnsenkungsdurchmesser und Tiefe Formsenkungsbohrung Bohrungsdurchmesser und -tiefe (bei Endbedingung „Blind“) Formsenkungsdurchmesser und Winkel Feature Beispiel und Bemaßungsart Einfache Bohrung Durchmesser und Tiefe (bei Endbedingung „Blind“) oder Gewindebezeichnung und -tiefe (bei Endbedingung „Blind“) Kerbe Länge, Breite und Tiefe (bei Endbedingung „Blind“) Die Bemaßungsart muss im Dialogfeld DimXpert Optionen angegeben werden. Breite Breite Feature Beispiel und Bemaßungsart Kugel Übergeordnetes ThemaDimXpert Größenbemaßung Verwenden von „DimXpert Größenbemaßung“
