Die Option Spiegelungsausrichtung fungiert als Schalter, mit dem die Normalenrichtung (blauer Pfeil) der Triade auf einer einzelnen Fläche umgekehrt wird.

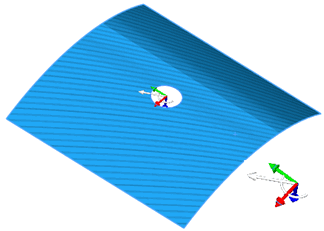

In der Abbildung wird bei deaktivierter Option Spiegelungs-Ausrichtung ein positiver Lagenwinkel im umgekehrten Uhrzeigersinn definiert (die Pfeile bilden eine rechtshändige Triade). Pfeile in der Flächenmitte werden vergrößert dargestellt und separat angezeigt. Der Lagenwinkel für die Fläche beträgt 60 Grad.
Eine Beschreibung der Verbundstoff-Triade finden Sie unter Lagenwinkel.
|
|
Spiegelungs-Ausrichtung ist deaktiviert. |
In der Abbildung unten wird bei aktivierter Option Spiegelungs-Ausrichtung die Richtung des blauen Pfeils umgekehrt. Es wird ein positiver Lagenwinkel im Uhrzeigersinn definiert. Im Ergebnis entspricht nun ein Lagenwinkel von 60 Grad einem Lagenwinkel von -60 Grad vor der Spiegelung der Ausrichtung.
|
|
Spiegelungs-Ausrichtung ist aktiviert.
|
