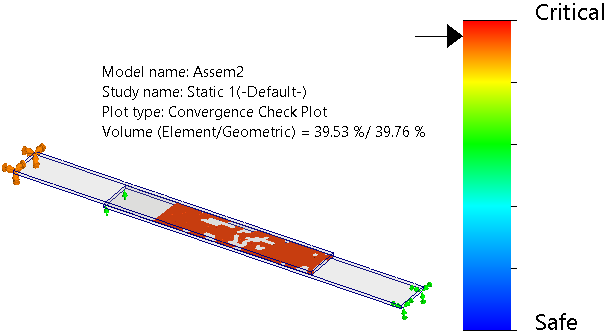

| Die Darstellung zeigt die kritischen und sicheren Bereiche des Modells in Bezug auf den Status der Kontaktkonvergenz und die normalisierte Verschiebungskorrektur an. Bewegen Sie den Schieberegler in Richtung Kritisch, um Bereiche des Modells anzuzeigen, in denen der Solver keine Kontaktkonvergenz erreicht hat und hohe Werte für die normale Verschiebungskorrektur aufweist. Die Darstellungslegende zeigt das Volumenverhältnis der Elemente, für die eine Kontaktkonvergenz erreicht wird, im Vergleich zu den Gesamtelementen, die an der Formulierung von Kontaktinteraktionen beteiligt sind.
Die Normalverschiebungskorrektur ist das Verhältnis zwischen dem gesamten inkrementellen Knotenverschiebungsvektor und dem gesamten Knotenverschiebungsvektor bei der letzten Kontaktiteration.
|
