Die Zusatzanwendung 3DEXPERIENCE (Design with SOLIDWORKS) integriert cloudbasierte 3DEXPERIENCE Funktionen direkt in die Routing Oberfläche, wodurch die Verwaltung von Leitungsführungskomponenten und -baugruppen verbessert wird.
Mit dem Routing Library Manager können Sie Folgendes tun:
| Registerkarte |
Aufgabe |

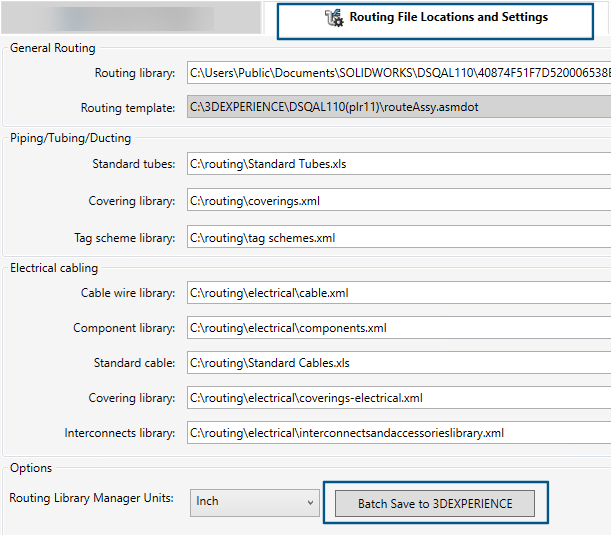

| Dateipositionen für Leitungsführungen und Einstellungen |
- Laden Sie die Leitungsführungskomponentenbibliothek als Batch-Upload von einem lokalen Computer auf die 3DEXPERIENCE Platform hoch. Klicken Sie auf Batch in 3DEXPERIENCE speichern.
Sie können nur SOLIDWORKS Dateien auf der 3DEXPERIENCE Platform mit Batch-Upload speichern.
- Laden Sie die Leitungsführungskomponentenbibliothek als Batch-Download von der 3DEXPERIENCE Platform herunter.
- Für Leitungsführung Vorlage klicken Sie auf Browse (Durchsuchen), um zu einem Ordner zu navigieren. Klicken Sie im Dialogfeld auf Von 3DEXPERIENCE auswählen.
|
| Komponentenbibliothek-Assistent |
Erstellen Sie neue oder ändern Sie vorhandene Komponenten in der Bibliothek auf dem lokalen Computer oder der 3DEXPERIENCE Platform. |
| Leitungsführungskomponenten-Assistent |
Speichern Sie die definierte Komponente auf dem lokalen Computer oder der 3DEXPERIENCE Platform. |
| Rohr- und Schlauchsystem-Datenbank |
Greifen Sie über den Komponentenstatus auf alle Konfigurationen der Komponenten zu, die auf die 3DEXPERIENCE Platform Uploaded (hochgeladen) oder Not uploaded (nicht hochgeladen) wurden. |
Darüber hinaus können Sie in der SOLIDWORKS Routing Oberfläche mit der 3DEXPERIENCE Zusatzanwendung Leitungsführungsbaugruppen und -komponenten von der Plattform aus in verschiedenen wichtigen Bereichen durchsuchen und öffnen, darunter:
- Der PropertyManager „Leitungseigenschaften“ zum Anpassen von Teilen wie Rohren und Rohrbogen.
- Das Auswahlwerkzeug Von/Bis zum Einfügen von Komponenten.
- Die Werkzeuge von Leitung wiederverwenden.
- Die Optionen Spleiß hinzufügen und Spleiß bearbeiten.
Diese Funktion optimiert Arbeitsabläufe durch die Verwaltung lokaler und cloudbasierter Komponenten innerhalb von Routing, wodurch Sie mehr Kontrolle und Flexibilität erhalten.
