Dialogfeld "Ähnliches Material suchen"

Im Dialogfeld Ähnliches Material suchen können Sie ähnliche Materialien nach Eigenschaftsbedingungen und -werten suchen. Sustainability bietet Echtzeit-Feedback zur Umweltverträglichkeit des ursprünglichen Materials im Vergleich mit dem ausgewählten Material.

Gehen Sie zum Anzeigen dieses Dialogfelds wie folgt vor:

Klicken Sie im Task-Fensterbereich Sustainability unter Material auf Ähnliches suchen.

Suchkriterien



Eigenschaft Listet die Materialeigenschaften auf, zum Beispiel spezifische Wärme, Elastizitätsmodul usw.
Bedingung Legt die Bedingung Eigenschaft fest, anhand derer Materialien gesucht werden, die dem Wert des Originalmaterials ähneln. Beispielsweise können Sie Materialien suchen, die eine höhere Zugfestigkeit als das ursprüngliche Material aufweisen. Die Einstellungen umfassen beliebig, >, < und ~.
Wert
Einheiten
Schaltfläche Ähnliches suchen Legen Sie die Suchkriterien für Bedingung und Wert fest, und klicken Sie dann auf diese Schaltfläche, um auf Grundlage Ihrer Einstellungen eine Liste der ähnlichen Materialien anzuzeigen.

Liste der ähnlichen Materialien

Wenn Sie im Bereich mit den Suchkriterien auf Ähnliches suchen klicken, wird eine Liste der ähnlichen Materialien angezeigt. Wählen Sie in der Liste Materialien aus, um ihre Umweltverträglichkeit im Vergleich mit dem ursprünglichen Material im Dashboard Umweltverträglichkeit anzuzeigen.

Nur Ausgewählte anzeigen Filtert die Liste der ähnlichen Materialien so, dass nur die ausgewählten Materialien angezeigt werden . Die Liste enthält Materialeigenschaften und ihre Werte, wie beispielsweise Wärmeausdehnungskoeffizient, spezifische Wärme, Dichte und so weiter. Das Original-Material wird in der obersten Zeile über der Liste der ähnlichen Materialien angezeigt.

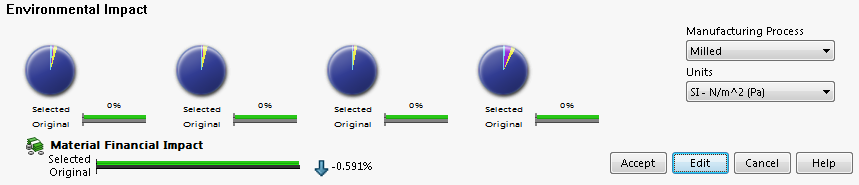

Umweltverträglichkeits-Armaturenbrett

Das Dashboard bietet Echtzeit-Feedback zur Umweltverträglichkeit der Materialien im Dialogfeld Ähnliches Material suchen. Dieses Dashboard ist ähnlich aufgebaut wie das Dashboard Umweltverträglichkeit im Task-Fensterbereich Sustainability.



Tortendiagramme und Vergleichsbalken Tortendiagramme zeigen die Umweltverträglichkeit des Materials an, das in der Liste Ähnliche Materialien ausgewählt wurde. Die Balken vergleichen das ausgewählte Material (Ausgewählt) mit dem Material, mit dem Sie Ähnliches suchen (Original) gestartet haben.
Finanzielle Auswirkung des Materials Vergleicht die finanzielle Auswirkung des ausgewählten Materials (Ausgewählt) mit dem Material, mit dem Sie Ähnliches suchen (Original) gestartet haben.
Produktionsprozess Legt den Produktionsprozess für das ausgewählte Material fest.
Einheiten Legt die Einheiten fest, die verwendet werden sollen, um Werte für das ausgewählte Material anzuzeigen.
Akzeptieren Füllt den Bereich Material des Task-Fensterbereichs Sustainability mit der Klasse und dem Namen des ausgewählten Materials und schließt das Dialogfeld Ähnliches Material suchen.
Bearbeiten Löscht den Inhalt der Liste der ähnlichen Materialien und zeigt wieder das Feld mit den Standardsuchkriterien an, damit Sie mit anderen Einstellungen erneut nach ähnlichen Materialien suchen können.
Abbrechen Schließt das Dialogfeld Ähnliches Material suchen.
