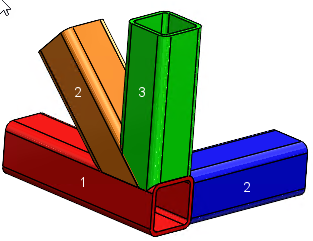

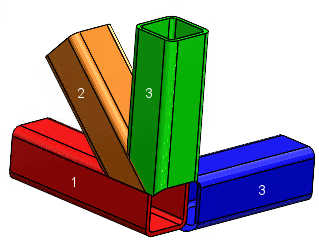

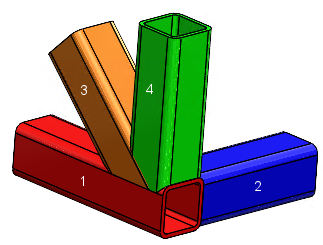

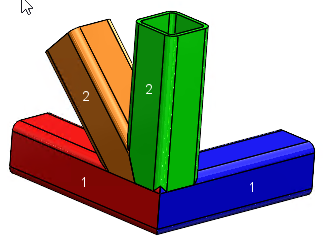

Dieser Abschnitt enthält Beispiele für komplexe Ecken mit verschiedenen Trimmreihenfolgen.
Bauteil in Trimmwerkzeugteil-Gruppe

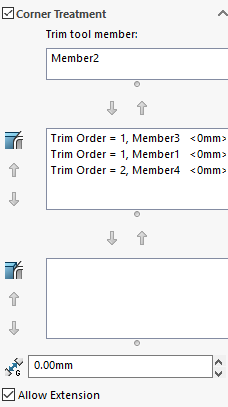

Wenn Sie im PropertyManager Komplexe Ecke ein Bauteil aus der Gruppe Körpertrimmung in die Gruppe Trimmwerkzeugteil verschieben, werden die übrigen Bauteile getrimmt. Das Trimmen basiert auf:
- der Trimmreihenfolge der verbleibenden Bauteile
- der Position des Bauteils, das in die Gruppe Trimmwerkzeugteil verschoben wird.

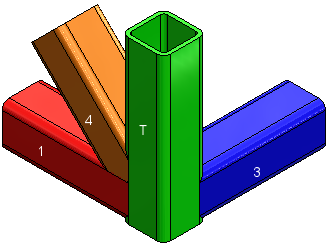

Im folgenden Beispiel zeigt „T“ an, dass Bauteil 2 in die Gruppe Trimmwerkzeugteil verschoben wird.
Bauteil in der Gruppe „Planare Trimmung“
Wenn Sie im PropertyManager Komplexe Ecke Bauteile in die Gruppe Planare Trimmung verschieben, werden die verschobenen Bauteile getrimmt. Das Trimmen basiert auf der Trimmreihenfolge und den Positionen der Bauteile, die das verschobene Bauteil berühren.

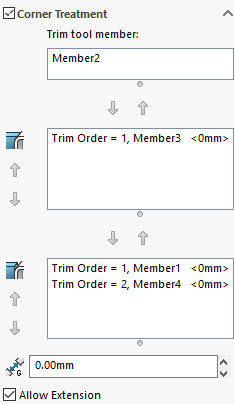

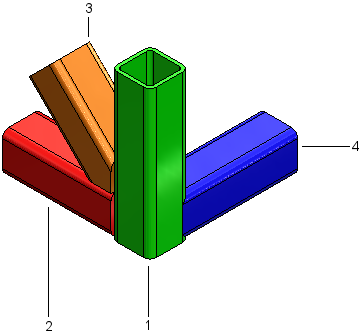

Im folgenden Beispiel ist Teil 2 ein Trimmwerkzeugteil, und die Teile 1 und 4 werden in die Gruppe „Planare Trimmung“ verschoben.
| 1 |
Teil 2: Trimmwerkzeug |
| 2 |
Teil 1: Planare Trimmung, Trimmreihenfolge 1 |
| 3 |
Teil 4: Planare Trimmung, Trimmreihenfolge 2 |
| 4 |
Teil 3: Körpertrimmung, Trimmreihenfolge 1 |
