PropertyManager „Kombinieren“

Im PropertyManager Kombinieren können Sie angeben, welche Körper in einem Mehrkörper-Teil hinzugefügt oder entfernt werden oder sich überlappen sollen.

So öffnen Sie diesen PropertyManager:

Klicken Sie in einem Mehrkörper-Teil auf Kombinieren (Features-Symbolleiste) oder auf Einfügen > Features > Kombinieren .
Sie können nur Körper miteinander kombinieren, die in einer Mehrkörper-Teildatei enthalten sind. Zwei separate Teile können nicht miteinander kombiniert werden. Sie können jedoch ein Mehrkörper-Teil erstellen, indem Sie mit der Option Teil einfügen ein Teil in die andere Teildatei einfügen. Anschließend können Sie die Option Kombinieren für das Mehrkörper-Teil verwenden.

Art des Vorgangs

Hinzufügen Kombiniert Volumenkörper von allen ausgewählten Körpern zu einem Einzelkörper.
Subtrahieren Entfernt überschneidendes Material von einem ausgewählten Hauptkörper.
Kombinieren Entfernt alles Material außer den Überschneidungen.

Zu kombinierende Körper

Verfügbar, wenn Art des Vorgangs auf Hinzufügen oder Gemeinsam festgelegt ist.
Volumenkörper Führt die Körper auf, die kombiniert werden sollen. Sie können Körper im Grafikbereich oder im Ordner Volumenkörper im FeatureManager auswählen. Klicken Sie auf Vorschau einblenden, um eine Vorschau des Features anzuzeigen.

Hauptkörper

Verfügbar, wenn Art des Vorgangs auf Entfernen festgelegt ist.
Volumenkörper Führt den Körper auf, der beibehalten werden soll. Sie können einen Körper im Grafikbereich oder im Ordner Volumenkörper im FeatureManager auswählen.

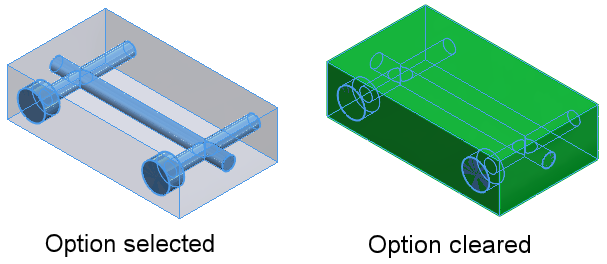

  Hauptkörper transparent machen Macht den Hauptkörper transparent, damit Sie zu entfernende Körper auswählen können, die mit einem undurchsichtigen Hauptkörper möglicherweise schwer auszuwählen sind.

Zu entfernende Körper

Verfügbar, wenn Art des Vorgangs auf Entfernen festgelegt ist.
Volumenkörper Führt die Körper auf, deren Material Sie entfernen möchten. Sie können Körper im Grafikbereich oder im Ordner Volumenkörper im FeatureManager auswählen. Klicken Sie auf Vorschau einblenden, um eine Vorschau des Features anzuzeigen.
