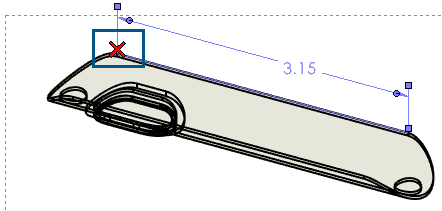

Neuanfügen von freistehenden Bemaßungen So fügen Sie freistehende Bemaßungen neu an: Klicken Sie mit der rechten Maustaste auf die freistehende Bemaßung und wählen Sie Neu anfügen aus. SOLIDWORKS® hebt den freistehenden Punkt mit einem X auf der nächsten Maßhilfslinie hervor. Wählen Sie einen Punkt auf dem Modell aus, um den freistehenden Punkt wieder an das Modell anzufügen. Der freistehende Punkt wird wieder an die neue Auswahl angefügt. Die Statusleiste unten im SOLIDWORKS Fenster zeigt an, wo Sie das Modell auswählen müssen. Eine Meldung informiert Sie, wenn Sie eine ungültige Auswahl treffen. Wenn Sie keinen Punkt auf dem Modell auswählen möchten, drücken Sie die Eingabetaste, um das X zum nächsten Punkt zu verschieben. Die folgenden Bemaßungen werden nicht von Neu verbinden unterstützt: Importiert DimXpert Kette Symmetrische lineare Durchmesser Pfadlängen Wiederholen Sie Schritt 2, bis keine freistehenden Punkte auf der Maßhilfslinie mit einem X markiert sind. Übergeordnetes ThemaBemaßungen in Zeichnungen
