Reparieren freistehender Bemaßungen

Sie können die freistehenden Bemaßungen bearbeiten, um sie an ein Feature im Modell anzufügen. Dies gilt für Bemaßungen, die mit DimXpert Werkzeugen erstellt wurden, z. B. Größenbemaßung , Positionsbemaßung und Winkelbemaßung. Dieses Werkzeug ist nur für DimXpert Bemaßungen verfügbar.

So reparieren Sie freistehende Bemaßungen:

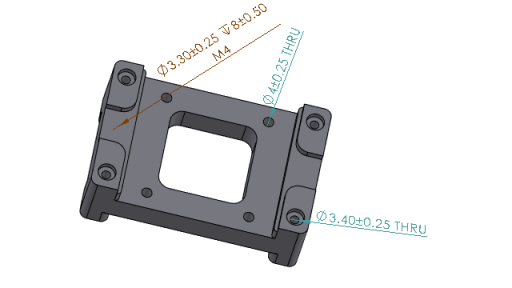

  1. Öffnen Sie ein Teil oder eine Baugruppe, die mit freistehenden Bemaßungen in DimXpert erstellt wurde.
  2. Klicken Sie im DimXpertManager mit der rechten Maustaste auf ein Feature und wählen Sie Feature bearbeiten aus.
  3. Wählen Sie im PropertyManager die fehlende Referenz mit der freistehenden Bemaßung und klicken Sie auf .
