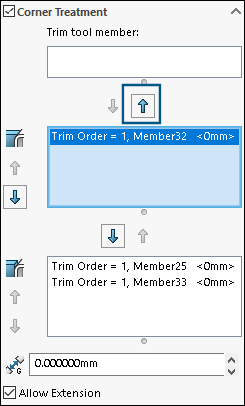

Trimmen komplexer Ecken Wenn Sie ein Bauteil als Trimmwerkzeug zuweisen, wird das Bauteil im Grafikbereich erweitert. In diesem Beispiel wird gezeigt, wie ein Bauteil als Trimmwerkzeug und ein anderes Bauteil als Körper für die planare Trimmung zugewiesen wird. So trimmen Sie komplexe Ecken: Öffnen Sie ein Modell, das drei oder mehr schneidende Bauteile enthält. Klicken Sie im FeatureManager mit der rechten Maustaste auf Eckenverwaltung und wählen Sie Feature bearbeiten aus. Die Registerkarte Komplex im PropertyManager Eckenverwaltung wird angezeigt. Unter Eckenbehandlung werden alle schneidenden Bauteile unter Körpertrimmung aufgeführt. Wählen Sie ein Bauteil unter Körpertrimmung aus und klicken Sie auf , um es nach Trimmwerkzeugteil zu verschieben. Wählen Sie ein anderes Bauteil unter Körpertrimmung aus und klicken Sie auf , um es nach Planare Trimmung zu verschieben. Wählen Sie unter Planare Trimmoptionen die Option Planare Trimmung erster Kontakt oder Planare Trimmung vollständiger Kontakt aus. Sie können auch Automatisch oder Benutzerdefiniert angeben, um das Trimmwerkzeug und die Messung einer Lücke anzupassen. Vergrößern Sie den Schnittpunkt der Ecken im Grafikbereich, um den Trimmeffekt anzuzeigen. Klicken Sie auf . Übergeordnetes ThemaEckenverwaltung
