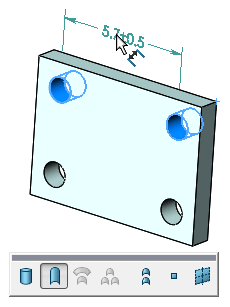

Verwenden des DimXpert-Werkzeugs „Positionsbemaßung“ Verwenden des DimXpert Werkzeugs „Positionsbemaßung“: Klicken Sie auf Positionsbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Positionsbemaßung. Wählen Sie die Fläche des Ursprungs-Features aus. Eine Kantenauswahl wird nur bei Erstellung einer Bemaßung zwischen zwei Ebenen unterstützt. Im Grafikbereich wird die Feature-Auswahl angezeigt. Die Bohrung ist bereits ausgewählt. Sie können in der Feature-Auswahl einen anderen Feature-Typ auswählen. Klicken Sie auf die Fläche des Toleranz-Features. Die Feature-Auswahl bleibt eingeblendet. Für das Toleranz-Feature ist der standardmäßige Feature-Typ ausgewählt. Sie können in der Feature-Auswahl einen anderen Feature-Typ auswählen. Jetzt kann die Positionsbemaßung platziert werden. Klicken Sie, um die Bemaßung zu platzieren. Der PropertyManager DimXpert wird eingeblendet. Die ausgewählten Bohrungs-Features werden als Referenz-Features und Ursprungs-Feature unter Referenz-Features aufgelistet. Klicken Sie auf Features austauschen , um die Features umzukehren. Im Allgemeinen können Sie Bemaßungen an eine beliebige Kante des Features anfügen. Wählen Sie die Bemaßung aus, und platzieren Sie die Bemaßung mit Hilfe des Ziehpunkts neu. Legen Sie die Optionen im PropertyManager fest, und klicken Sie dann auf . Der DimXpertManager wird aktualisiert und beinhaltet Feature und Bemaßungsart. Übergeordnetes ThemaWerkzeug „DimXpert Positionsbemaßung“ Verwenden der Kantenauswahl zum Platzieren einer Positionsbemaßung zwischen Ebenen Erzeugen von Dickenbemaßungen für gekrümmte Oberflächen
