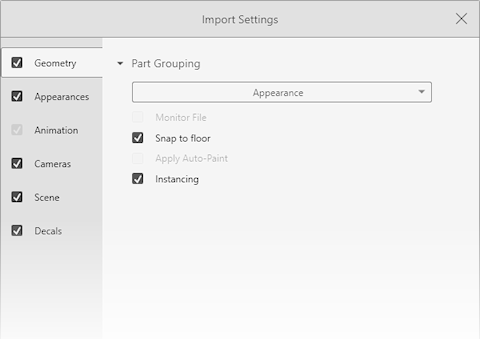

| Teilegruppierung |
|
|
| |
Teilegruppierung |
Gruppiert Geometrie in Teile auf der Grundlage der Auswahl von Layern, Erscheinungsbildern und Einteilungen im Quellmodell. Ermöglicht den Import von SOLIDWORKS .SLDPRT- oder .SLDASM-Dateien. Optionen:
- Komponente/Teil/Körper
- Erstellt verschachtelte Gruppen in SOLIDWORKS Visualize für SOLIDWORKS Baugruppenkomponenten, bis hin zu den SOLIDWORKS Teilen und Körpern.
- Erstellt verschachtelte Gruppen für Komponenten von Unterbaugruppen, für Spiegelkomponenten, Musterkomponenten und SOLIDWORKS Ordner.
- Verfeinert Teile aus SOLIDWORKS Visualize, basierend auf Erscheinungsbildzuweisungen in jedem SOLIDWORKS Körper.
- Unterstützt den Import von gespeicherten SOLIDWORKS Konfigurationen und Animationen und die Funktion Datei überwachen.
- Erscheinungsbild
- Erstellt ein Teil in SOLIDWORKS Visualize, basierend auf jedem einzelnen SOLIDWORKS Erscheinungsbild.
- Kombiniert SOLIDWORKS Geometrie mit dem gleichen Erscheinungsbild in einem einzigen SOLIDWORKS Visualize Teil.
- Importiert gespeicherte SOLIDWORKS Konfigurationen.
- Importiert keine gespeicherten SOLIDWORKS Animationen und unterstützt die Funktion Datei überwachen nicht.
Importierte Teilenamen basieren auf ihrer Herkunft. Vor SOLIDWORKS Visualize 2023 basierte der Name auf dem importierten Erscheinungsbild.
|
| |
Datei überprüfen |
Aktualisiert Modelle automatisch, wenn die ursprüngliche Datei in der 3D-Software aktualisiert und gespeichert wird. Die Software benachrichtigt Sie, wenn Modelle extern aktualisiert werden, und Sie können die Änderung akzeptieren oder ignorieren. |
| |
Am Boden ausrichten |
Rastet automatisch den niedrigsten Punkt des Modells am Boden der Visualize Szene ein. |
| |
Automatische Erscheinungsbild-Zuweisung anwenden |
Wendet die automatische Erscheinungsbild-Zuweisung basierend auf dem Benennungsmuster des Teils oder Modells an. |
| |
Erstellen referenzierter Kopien |
(Für SOLIDWORKS Teil- und Baugruppenmodelle, die viele Kopien desselben Objekts enthalten, z. B. doppelte Körper oder Komponenten.) Verwendet eine einzige Geometriedefinition für alle Kopien (referenzierte Kopien) des Objekts, anstatt vollständige Kopien der Geometriedefinition für jede Kopie desselben Objekts zu erstellen. Referenzierte Kopien benötigen weniger GPU-Speicher, verbessern die Rendering-Leistung und können die Dateigröße reduzieren. Wenn Sie die Quellgeometrie ändern, werden die Änderungen automatisch auf jede referenzierte Kopie übertragen.
Referenzierte Kopien verwenden die Schattierungs- und Materialeinstellungen des Quellobjekts. Sie können eine referenzierte Kopie auswählen und neu positionieren, skalieren und drehen. Sie können Erscheinungsbilder aus der Bibliothek bestimmten referenzierten Kopien zuweisen.
|
| Tessellierungseinstellungen |
|
|
| |
Qualität |
Bestimmt die Genauigkeit der Ergebnisse beim Konvertieren eines Modells in Polygone. Je höher die Qualität, desto mehr Polygone werden verwendet, um gekrümmte Oberflächen im Modell darzustellen, und desto glatter die Ergebnisse. Höhere Tessellierungsqualität kann sich auf die Dateigröße auswirken. |
| |
Erweiterte Einstellungen |
Hier können Sie genauer anpassen, wie Modelle tesselliert werden (in Polygone umgewandelt). Optionen:
- Toleranz. Definiert den maximalen Abstand zwischen einer Polygonkante und der NURBS-Oberfläche. Verwenden Sie einen niedrigen Wert, um Tessellierungen von hoher Qualität zu erstellen.
Ein niedriger Toleranzwert erzeugt eine große Anzahl von Polygonen.
- Maximale Länge. Definiert die maximale Länge einer Polygonkante. Verwenden Sie einen niedrigeren Wert für eine dichtere Tessellierung von flachen Oberflächen.
- Maximaler Winkel. Definiert den maximalen Winkel zwischen den Normalen der angrenzenden Polygone. Verwenden Sie einen niedrigeren Wert, um zu verhindern, dass kleine Unebenheiten verschwinden.
|
| Designprogrammeinstellungen |
|
Ermöglicht die Festlegung der Ausrichtung (Vertikale Achse und Tiefenachse) und der CAD-Einheiten, um der Art und Weise zu entsprechen, wie das Modell in der Quellsoftware eingerichtet ist. Einheiten in SOLIDWORKS Visualize sind Meter.
|
