Wenn Sie Werkzeugauswahlkriterien auf der Grundlage von Ausdruck verwenden und nicht für ein bestimmtes Werkzeug festlegen, berücksichtigt SOLIDWORKS CAM die Schneidenlänge des Werkzeugs.
Wenn Sie die Option

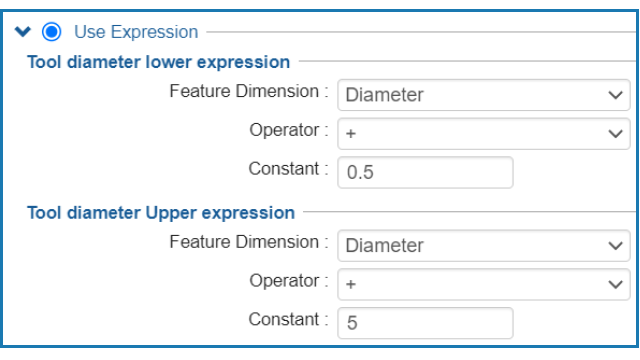

Arbeitsplan erzeugen für jeden Vorgang ausführen, für den Sie die Werkzeugauswahlkriterien mit einem Ausdruck für den unteren/oberen Werkzeugdurchmesser definieren, gelten die folgenden Regeln:
-
Wenn der Werkzeugsatz über zwei oder mehr Werkzeuge mit identischen Durchmessern verfügt, die den Ausdruckskriterien entsprechen, berücksichtigt SOLIDWORKS CAM die Schneidenlänge beim Zuweisen des Werkzeugs. Es wird ein Werkzeug mit einer Schneidenlänge ausgewählt, die größer als die Feature-Tiefe ist. Wenn alle Werkzeuge eine Schneidenlänge haben, die die Feature-Tiefe überschreitet, wählt SOLIDWORKS CAM das Werkzeug mit einer Schneidenlänge aus, die der Feature-Tiefe am nächsten ist.
- Wenn SOLIDWORKS CAM immer noch zwei oder mehr Werkzeuge findet, verwendet es die Regeln der Rohmaterial-/Werkzeugmaterialzuordnung, um ein Werkzeug auszuwählen.
Beispiel: Stellen Sie sich eine rechteckige Tasche mit einer Feature-Tiefe von 75 mm vor. Basierend auf der diesem Feature zugeordneten Feature-Strategie wird gemäß Werkzeugauswahlkriterien ein 25-mm-Fräser mit flachem Ende ausgewählt. Der Werkzeugsatz verfügt über zwei Fräswerkzeuge mit flachem Ende und identischen Durchmessern von 25 mm. Ein Werkzeug hat jedoch eine Schneidenlänge von 50 mm und das andere eine Schneidenlänge von 80 mm. SOLIDWORKS CAM wählt das Werkzeug mit der 80-mm-Schneidenlänge aus, da es näher an der Feature-Tiefe liegt.
