Beim Importieren von 3MF-Dateien, die Gitterbalken enthalten, können Sie .3mf-Gitterbalken importieren.

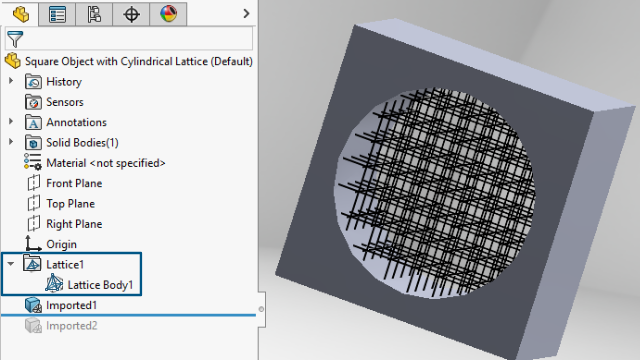

Im FeatureManager wird jedes Gitter in der importierten Datei als unabhängiges Gitterfeature
angezeigt, das einen oder mehrere unverbundene Gitterkörper enthält
. Gitterkörper sind leichte Körper mit dünnen Linien, die die Mittellinie der Balken darstellen.
Mit den Gitterkörpern und Features können Sie:
- Sie in Netzkörper konvertieren
Dadurch wird die vollständige Geometrie des Gitters (einschließlich des Balkendurchmessers, des variablen Balkendurchmessers und der Verbindungskugeln) als BREP-Netzgeometrie generiert. Weitere Informationen finden Sie in der SOLIDWORKS Hilfe: Grafiknetzkörper und BREP-Netzkörper.
- Ausblenden oder Einblenden im Grafikbereich
- Schnittansichten erstellen
