Sondierungszyklen im Baugruppenmodus

Sie können für jeden im Baugruppenmodus erzeugten Sondierungsvorgang eine entsprechende Teileinstanz und Frästeile-Setups zuweisen. Das sorgt dafür, dass der Ursprung für Teile-Setup beim Veröffentlichen des Werkzeugwegs für den Sondierungsvorgang möglichst genau ist.

Wenn in früheren Versionen nur Sondierungsvorgänge während des Operations-Setups einer Baugruppe vorhanden waren, hat SOLIDWORKS CAM ihre Koordinaten über das Koordinatensystem für Spannvorrichtungen (Fixture Coordinate System, FCS) ermittelt. In SOLIDWORKS CAM wurden die Instanz und das entsprechende Feature-Setup nicht auf der Registerkarte Offset im Dialogfeld Setup-Parameter aufgeführt. Selbst wenn Sie den Ausgabeursprung als Ursprung für Teile-Setup angegeben haben, haben die Werkzeugwegkoordinaten auf das FCS verwiesen, was zu ungenauem Code führte.

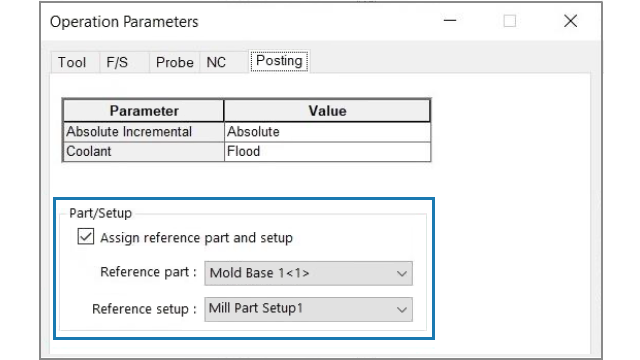

Im Dialogfeld Operationsparameter auf der Registerkarte Postprozessor-Bearbeitung unter Teil/Setup können Sie Parameter im Baugruppenmodus festlegen.
Parameter Beschreibung
Referenzteil und Setup zuweisen Aktiviert die Parameter Referenzteil und Referenz-Setup.
Referenzteil Listet alle Teile im Teile-Manager auf.

Die Standardauswahl ist das Teil (mit der Teile-Instanz als Suffix, wenn mehrere Teile-Instanzen vorhanden sind), dessen Fläche Sie auf der Registerkarte Sondieren für die Sondierungsoperation ausgewählt haben. Wenn Sie keine Fläche ausgewählt haben, verwendet SOLIDWORKS CAM das erste Teil, das im Teile-Manager aufgelistet ist.

Wenn Sie bei der Nachbearbeitung den Ursprung für Teile-Setup angeben müssen, verwendet SOLIDWORKS CAM die Ursprungswerte des ausgewählten Teils als Referenz. SOLIDWORKS CAM verwendet die Option Ursprung für Teile-Setup auch zur Berechnung der Koordinaten bei der Ausführung von Befehlen wie Werkzeugweg durchgehen und der Ausführung von Simulationsbefehlen.
Referenz-Setup Listet alle Teile-Setups auf, die mit dem unter Referenzteil ausgewählten Teil oder der Teile-Instanz verknüpft sind.

Die Standardauswahl ist das gültige Feature-Setup für das Teil oder die Teileinstanz, die für das Referenzteil ausgewählt ist, dessen Features aus dem ausgewählten Operations-Setup bearbeitet werden können.

SOLIDWORKS CAM verwendet den Ursprung des Teile-Setups, den Sie auswählen, um die Koordinaten des Werkzeugwegs bei der Postprozessor-Bearbeitung zu berechnen.

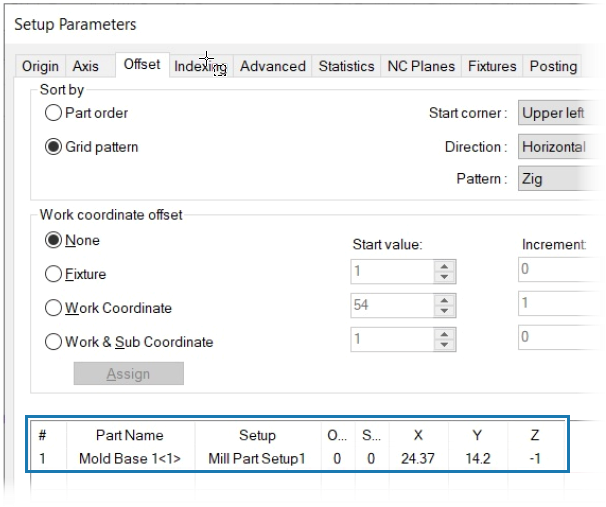

Bei Sondierungsoperationen werden die Auswahlen, die Sie für Referenzteil und Referenz-Setup vornehmen, in den Teileinstanzen und Arbeitskoordinaten auf der Registerkarte Offset des Dialogfelds Setup-Parameter angezeigt.
