Schlitz-Werkzeug

Mit dem Schlitz-Werkzeug können Sie Schlitze in hohlen oder dünnwandigen zylindrischen und konischen Körpern erstellen. Wenn Sie eine Kante auf einer zylindrischen oder konischen Fläche auswählen, können Sie das Teil als Blech abwickeln.

Wenn Sie in früheren Versionen ein zylindrisches oder konisches Teil hatten, mussten Sie eine beabsichtigte Lücke in der Basisskizze erstellen, um das Teil in Blech zu konvertieren.

SOLIDWORKS unterstützt nur gerade Schnitte, keine schrägen Schnitte.

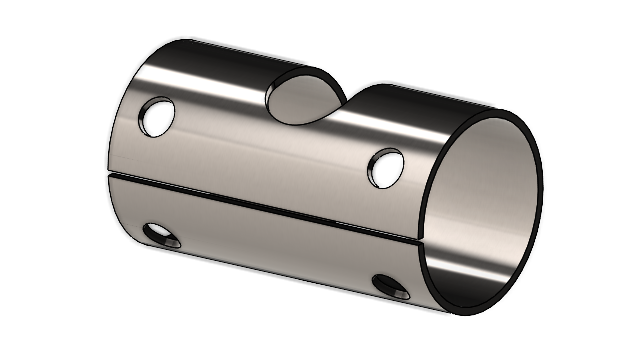

So verwenden Sie das Schlitz-Werkzeug in einem zylindrischen Teil:
  1. Klicken Sie in einem hohlen oder dünnwandigen zylindrischen oder konischen Teil auf Schlitz (Blech-Symbolleiste).

  2. Wählen Sie im Grafikbereich Folgendes aus:
    1. Eine Kante.

    2. Einen Referenzpunkt auf dem Modell.

      Der Referenzpunkt kann sich auf dem Modell oder an einer beliebigen Stelle im Grafikbereich befinden. Wenn Sie einen Referenzpunkt auswählen, der sich nicht auf dem Modell befindet, projiziert die Software den Punkt auf das Modell.

  3. Legen Sie Optionen im PropertyManager fest und klicken Sie auf .

    Wenn der Schlitz abgeschlossen ist, können Sie das Teil mit dem Werkzeug Biegungen einfügen umwandeln.
