Eine Herstellen aus-Beziehung erstellen (2024 FD03)

Sie können die Registerkarte Herstellen aus im Bereich Informationen eines Objekts verwenden, um eine Herstellen aus-Beziehung zu einem physischen Produkt oder dessen Subtypen zu erstellen.

Vorteile: Sie können die einem SOLIDWORKS Produkt zugewiesenen Materialien überprüfen und, wenn die Materialien nicht zugewiesen sind, diese vor der Freigabe des Dokuments zuweisen.

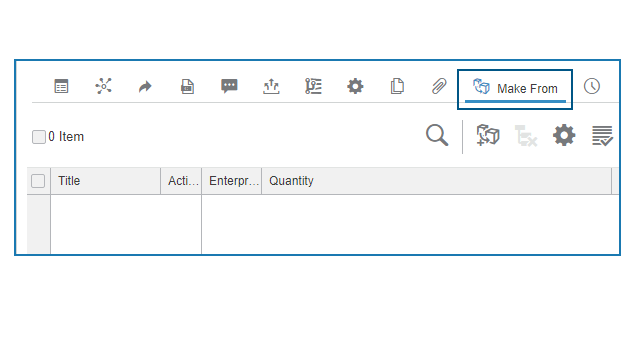

Die Registerkarte Herstellen aus zeigt den Namen und die Anzahl der Objekte an, die zur Herstellung des physischen Produkts erforderlich sind. Wenn Sie für ein Objekt ein 3D-Teil, andere physische Produkte, Rohmaterialien und deren Subtypen mit der Option Herstellen aus auswählen, wird eine Herstellen aus-Beziehung zwischen den beiden aufgebaut. Diese Beziehung ist auf der Registerkarte Beziehungen des Bereichs Informationen sichtbar.

Um auf Herstellen aus zugreifen zu können, klicken Sie in der Registerkarte Ansicht der Aktionsleiste auf Seitenbereich anzeigen. Auf der Registerkarte Herstellen aus werden die Details des Objekts angezeigt, das als Material hinzugefügt wird, aus dem das Objekt hergestellt wurde. Mit dem Befehl Herstellen aus auf dieser Registerkarte können Sie die Objekte verknüpfen.
