Zielverdrahtungssymbole zeigen die Verdrahtungsreihenfolge direkt im Schaltplan an. Die Verbindungen zwischen den Bauteilen werden über eine Schräglinie dargestellt.
Diese Funktion ist optional und steht auf der Registerkarte „Grafik“ der Electrical-Projektkonfiguration zur Verfügung.

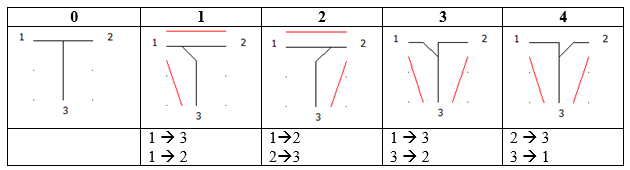

Darstellung der Verdrahtungsreihenfolge
Die Darstellung kann je nach der Ausrichtung der T-Verbindung unterschiedlich sein.
Die beiden letzten Darstellungen (3 und 4) sind für dieselbe Verkabelung. Sie zeigen lediglich eine unterschiedliche Verdrahtungsreihenfolge an, je nachdem, ob die Sequenz auf der linken oder der rechten Seite begonnen wird.
Standardmäßig zeigt die Schräglinie den ersten Leiter in der Verkabelungssequenz an.
- Zielverdrahtungssymbole können auf einer T-Verbindung mit vertikalen oder horizontalen Linien platziert werden. Eine Schräglinie kann keine Zielverdrahtungssymbole haben, selbst wenn der Winkel zwischen den Linien 90º beträgt.
- Zielverdrahtungssymbole können nicht mit einer +-Verbindung verwaltet werden.
- Für jeden einzelnen Schnittpunkt ist nur eine einzige Schräglinie möglich.
- Wenn die Verdrahtungsreihenfolge das Zielverdrahtungssymbol nicht anzeigen kann, wird eine T-Verbindung angezeigt.
- Auch wenn die Darstellung des Zielverdrahtungssymbols auf der Verdrahtungsreihenfolge basiert, können Sie sie über das Kontextmenü des Leiters manuell bearbeiten.
