Äquipotentialbeschriftungen

Sie können Äquipotentialbeschriftungen aufrufen und die Symbole konfigurieren, die diese repräsentieren.

Um Äquipotentialbeschriftungen aufzurufen, klicken Sie mit der rechten Maustaste auf einen Leiter und wählen Sie Äquipotentialbeschriftungen ein-/ausblenden aus.

Die Äquipotentialbeschriftung enthält die Äquipotentialnummer. Stellen Sie sicher, dass die Leiternummerierung aktiv ist.

Äquipotentialbeschriftungen werden durch ein Symbol und Attribute dargestellt, die die Daten oder Eigenschaften des Äquipotentials anzeigen können. Sie können mit der rechten Maustaste auf eine Äquipotentialbeschriftung klicken, um die Eigenschaften des Äquipotentials und andere Parameter zu bearbeiten.

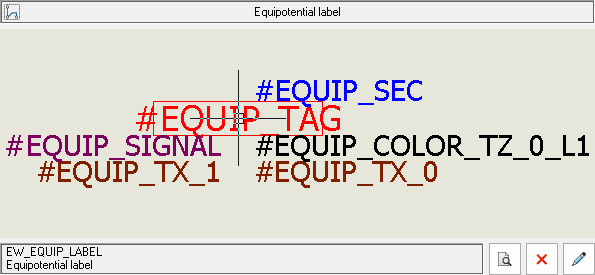

Symbol für eine Äquipotentialbeschriftung konfigurieren

  1. Klicken Sie auf Projekteinstellungen > Registerkarte „Grafik“.

  2. Legen Sie die folgenden Optionen wie erforderlich fest:
    Option Beschreibung
    Öffnet das Symbol-Auswahlfenster zum Auswählen des gewünschten Symbols.
    Entfernt das Symbol.
    Öffnet den Symbol-Editor zum Ändern des Symbols.

Symbole, die Äquipotentialbeschriftungen darstellen, haben keine Schaltkreise oder Verbindungspunkte. Wählen Sie in den Symboleigenschaften die Option Äquipotentialbeschriftungen im Parameter Symboltyp aus.
