Wenn Sie einen Einbauort zeichnen, können Sie die Art des Umrisses auswählen.
Im andockbaren Fenster werden zusätzliche Optionen angezeigt. In einer Liste können Sie die Art des Umrisses auswählen.
Wenn Sie Zickzack markieren, fügt SOLIDWORKS Electrical eine Zickzacklinie auf der unteren Linie des Rechtecks ein, um anzuzeigen, dass nicht der gesamte Einbauort gezeichnet wird. Diese Option ist nicht verfügbar, wenn der Positionsrahmen in Form einer Polylinie gezeichnet ist.

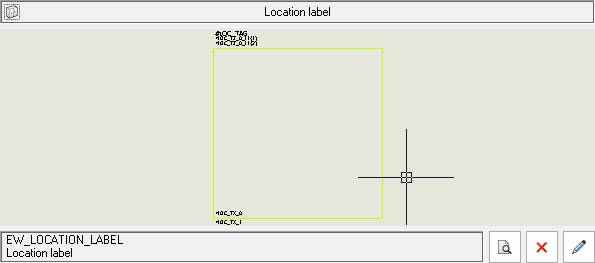

Mit Einbauortbeschriftung können Sie das im andockbaren Fenster angezeigte Symbol einfügen. Dieses Symbol entspricht dem in der Electrical-Projektkonfiguration gespeicherten Symbol. Wenn Sie ein weiteres Symbol einfügen möchten, klicken Sie auf Anderes Symbol.
Eine Einbauortbeschriftung wird automatisch im oberen Bereich des Umrisses angeordnet. Die Einbauortbeschriftungen werden durch ein Symbol und Attribute dargestellt, die die Daten oder Eigenschaften des Einbauorts anzeigen können. Sie können mit der rechten Maustaste auf eine Einbauortbeschriftung klicken, wenn Sie z. B. die Einbauorteigenschaften bearbeiten möchten.
Symbol für einen Einbauortumriss konfigurieren
Klicken Sie auf .
Symbole, die Einbauortbeschriftungen darstellen, haben keine Schaltkreise oder Verbindungspunkte. Wählen Sie in den Symboleigenschaften die Option Einbauortbeschriftungen im Parameter Symboltyp aus.
