Konfigurationseigenschaften von SPS-Zeichnungen (ANSI)

In diesem Thema werden die Parameter in der standardmäßigen ANSI-Konfiguration für SPS-Zeichnungen beschrieben.

Allgemein

Name Beschreibung
Allgemein
Name Der Name der Konfigurationsdatei der SPS-Zeichnung.
Beschreibung Eine Beschreibung in allen von der App unterstützten Sprachen.

Größe

Name Beschreibung
Allgemein
Ausrichtung Die Richtung der Modulzeichnung.
  • Horizontal: Fügt das Modul oben oder unten in die Zeichnung ein.
  • Vertikal: Fügt das Modul rechts oder links ein.
Größe Für alle numerischen Werte wird das in der Electrical-Projektkonfiguration angegebene Einheitensystem verwendet.
A Modulbreite Die Breite des Moduls.
B Maximale Höhe des Symbols in einer Zeichnung Die Höhe des Moduls.
Kanäle
C Breite des Kanal-Trennzeichens Die Breite der vertikalen Trennlinie zwischen 2 SPS-Kanälen.
D Kanalhöhe Die Höhe des Kanals.
Kämme Der Kamm ist das Grafikelement zur Gruppierung der Kanäle.
E Kammbreite Der Abstand zwischen der linken Seite des Moduls und der vertikalen Linie des Kamms.
F Höhe der Kammzinken Die Höhe der vertikalen Linie des Kamms.

Attribute

Verwaltet den Einbauort der eingefügten Attribute. Sie können diese Attribute auch bearbeiten.
  • Öffnet das Symbol-Auswahlfenster.
  • Entfernt das Symbol.
  • Öffnet den Symbol-Editor.
Name Beschreibung
Informationen (oben) Diese Attribute sind rechtsbündig ausgerichtet.
A Y-Koordinate Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt von Attributen.
B X für ein linkes Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt der Attribute für ein im unteren Teil der Zeichnung eingefügtes Modulsymbol.
C X für ein rechtes Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt von Attributen für ein im oberen Teil der Zeichnung eingefügtes Modul.
Informationen (unten) Diese Attribute sind rechtsbündig ausgerichtet.
D Y-Koordinate Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt von Attributen.
E X für ein linkes Symbol Der Abstand zwischen der vertikalen Linie des Moduls und dem Einfügungspunkt von Attributen für ein im linken Teil der Zeichnung eingefügtes Modul.
F X für ein rechtes Symbol Der Abstand zwischen der vertikalen Linie des Moduls und dem Einfügungspunkt von Attributen für ein im rechten Teil der Zeichnung eingefügtes Modul.

Layout

Verwaltet die Layouteinstellungen der Zeichnung des SPS-Moduls. Die Einstellungen im Abschnitt „Allgemein“ sind nur für die vertikale Darstellungen des Moduls verfügbar, die auf der Registerkarte Größe angegeben sind.

Name Beschreibung
Allgemein
Optionen Layoutoptionen für eingefügte Symbole:
  • Ein Symbol pro Seite
  • Ein Symbol pro Spalte
  • Benutzerspezifisch
Diese Optionen sind nur verfügbar, wenn Sie auf der Registerkarte Größe die Ausrichtung Vertikal auswählen.
Spaltengröße Die Größe der Spalte. Die Vorschau stellt diesen Wert als vertikale Linie dar.
Diese Option ist nur verfügbar, wenn Sie die Layoutoption Ein Symbol pro Spalte auswählen.
Symbol für Einfügungspunkt Eine Beschreibung in allen von der App unterstützten Sprachen.

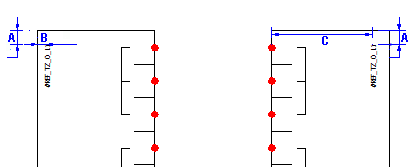

A Y-Koordinate Die Y-Koordinate für den Einfügungspunkt des Moduls.
B X für ein linkes Symbol Die X-Koordinate für den Einfügungspunkt des Moduls, wenn das Modul im linken Teil der Zeichnung gezeichnet wird.
C X für ein rechtes Symbol Die X-Koordinate für den Einfügungspunkt des Moduls, wenn das Modul im rechten Teil der Zeichnung gezeichnet wird.

Anschlusspunkt

Definiert das Symbol, das zum Weiterleiten der Klemmennummer verwendet wird. Dieses Symbol muss das Attribut #P_TAG_0 enthalten.
  • Öffnet das Symbol-Auswahlfenster.
  • Entfernt das Symbol.
  • Öffnet den Symbol-Editor.
Name Beschreibung
Symbol links
Symbol rechts

Schaltkreise

Definiert die Symbole und Makros, die einem Schaltkreistyp für eine grafische Darstellung im linken oder rechten Teil der Zeichnung zugeordnet sind. Die App prüft die Schaltkreise des Moduls in der Reihenfolge, in der sie in der SPS-Verwaltung aufgeführt sind. Der Modulschaltkreis wird mit den Schaltkreisen aus der Konfigurationsliste verglichen. Sobald Schaltkreise übereinstimmen, speichert die App die von Ihnen ausgewählte Einstellung und verwendet sie für das Einfügen des Moduls.

Name Beschreibung
Schaltkreis-Typ Gibt den Typ des Schaltkreises an.
Richtung Gibt die Richtung der Moduleinfügung an:
  • Links: Das Modul wird auf der linken Seite der Zeichnung eingefügt.
  • Rechts: Das Modul wird auf der rechten Seite der Zeichnung eingefügt.
  • Nicht definiert: Die App fügt das Modul nicht ein. Die App fährt mit den nächsten Schaltkreisen fort, bis sie einen als „Links“ oder „Rechts“ definierten Schaltkreis findet.
Zuordnung des Schaltkreistyps löschen Hebt die Symbol- oder Makrozuordnungen des Schaltkreises auf oder löscht bestehende Zuordnungen.
Bestückungssymbole für SPS-Kanäle Dient zur Auswahl der Symbole, die das Innere des Moduls darstellen, um sie im linken oder rechten Teil der Zeichnung einzufügen. Diese Einstellungen sind dem ausgewählten Schaltkreis zugeordnet.
Mit Kanälen verbundene Makros Generiert automatisch das Diagramm, das dem Modul zugeordnet ist, um es in den linken oder rechten Teil der Zeichnung einzufügen. Sie können jedem Schaltkreistyp ein Makro zuordnen.

Dateidaten

Definiert die Parameter für die automatische Erzeugung von Informationen, die in die Eigenschaften der SPS-Klemmenleistenzeichnung übertragen werden sollen. Klicken Sie auf die rechte Spalte, um die Formelverwaltung zu öffnen.

Name Beschreibung
Beschreibung Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Beschreibung der Klemmenleistenzeichnung übertragen werden sollen.
Benutzerdaten/Übersetzbare Daten Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Benutzerdaten der Klemmenleistenzeichnung übertragen werden sollen.
