Klemmenleisten einfügen

Sie können Klemmenleisten einfügen und angeben.

Wenn Sie die Klemmenleistenauswahl über die Multifunktionsleiste starten, wird ein Dialogfeld zum Einfügen einer Klemmenleiste geöffnet. Das andockbare Fenster wird aktualisiert, wenn Sie eine neue Klemmenleiste einfügen. Das Einfügen einer Klemme ähnelt dem Einfügen eines Bauteils. Sie können auch Zubehör für Klemmenleisten über das Kontextmenü zum Einfügen von Bauteilen einfügen.
  1. Fügen Sie die Klemmenleiste mit einer der folgenden Methoden ein:
    • Klicken Sie auf Schaltschrankaufbau > Klemmenleiste einfügen .
    • Klicken Sie mit der rechten Maustaste auf eine Klemmenleiste und wählen Sie Klemmenleiste einfügen aus.
    • Klicken Sie mit der rechten Maustaste auf eine Klemme und wählen Sie Einfügen aus.
  2. Um ein anderes Symbol einzufügen, klicken Sie auf Anderes Symbol, um ein anderes Symbol auszuwählen, das diesem Artikel zugeordnet ist.
  3. Wählen Sie eine der folgenden Optionen aus:
    Option Bezeichnung
    Ausgewählte Klemmenleisten Gibt die einzufügende Klemmenleiste an.
    Abstand zwischen Klemmen Gibt den Abstandswert zwischen den einzelnen Klemmen an.
    Position der nächsten Klemme Gibt die Einfügungsrichtung von Klemmen relativ zur ersten Klemme an.
    Hintergrund ausblenden Blendet das Element hinter dem neuen Element aus.
    Nur Basisartikel einfügen Verwenden Sie diese Option nicht, um Zubehör oder Nebenteile für Klemmenleisten einzufügen.
  4. Klicken Sie auf den Einfügungspunkt der ersten Klemme.

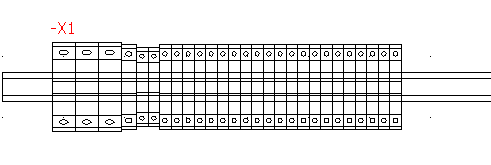

    Die Klemme wird entsprechend der Schienenausrichtung eingesetzt. Wenn die Schiene horizontal ausgerichtet ist, wird die Klemme vertikal eingefügt. Wenn die Schiene vertikal ausgerichtet ist, wird sie horizontal eingefügt.

    Zusätzliche Klemmen werden automatisch relativ zur ersten Klemme eingefügt (außer wenn nur eine Klemme eingefügt wird).

Beim Kopieren bereits vorhandener Klemmen in die Grafikoberfläche werden automatisch neue Klemmen erstellt. Sie gehören zum gleichen Klemmenblock wie die Originalklemmen.
