Riconnessione delle quote svincolate

Per riconnettere le quote svincolate:

  1. Fare clic con il pulsante destro del mouse sulla quota svincolata, quindi fare clic su Riattacca.

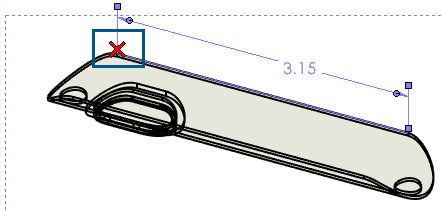

    SOLIDWORKS® evidenzia il punto svincolato con una X sulla linea di estensione.

  2. Selezionare un punto sul modello per ricollegare il punto svincolato al modello.
    Il punto svincolato si ricollega alla nuova selezione.
    • La barra di stato nella parte inferiore della finestra SOLIDWORKS indica dove effettuare la selezione sul modello.
    • Un messaggio informa l'utente quando si effettua una selezione non valida.
    • Se non si desidera selezionare un punto sul modello, premere Invio per spostare la X sul punto successivo.
    • Ricollega non supporta le seguenti quote:
      • Importato
      • DimXpert
      • catena
      • Diametri lineari simmetrici
      • Lunghezze percorso
  3. Ripetere il passaggio 2 finché non sono presenti punti svincolati evidenziati con una X sulla linea di estensione.
