Una vista di dettaglio mostra un'area specifica del disegno in scala ingrandita.
È possibile utilizzare il comando AM_Detail per generare una vista di dettaglio da un'area specifica di un disegno.

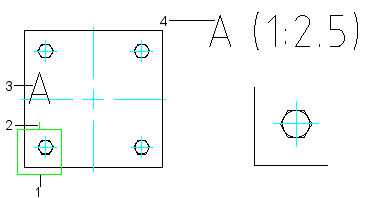

Il comando crea le seguenti entità:
| Didascalia |
Entità |
| 1 |
Contorno di dettaglio |
| 2 |
Direttrice di annotazione |
| 3 |
Identificatore della vista di dettaglio |
| 4 |
Etichetta della vista di dettaglio |
Nella vista di dettaglio, le quote ignorano il fattore di scala. Per visualizzare i valori di quota corretti, usare uno stile di quotatura in base alla scala della vista di dettaglio.
Eliminando un contorno di dettaglio, DraftSight non elimina la vista di dettaglio corrispondente. Se si elimina una vista di dettaglio, DraftSight elimina il contorno di dettaglio e l'etichetta della vista di dettaglio corrispondenti.
Per specificare l'area dal disegno, selezionare una delle seguenti opzioni:
- Contorno circolare
- Contorno rettangolare
- Cerchio, ellisse o polilinea chiusa
