Un riferimento è un piano, una linea retta o un punto utilizzato come riferimento per misurare e individuare le entità geometriche e le tolleranze geometriche.
Utilizzare il comando AM_DatumIdentifier per creare simboli di identificazione dei riferimenti.
I simboli di identificazione dei riferimenti identificano le funzioni di riferimento per i simboli della cornice di controllo della funzione. Ad esempio, è possibile utilizzare un simbolo di identificazione dei riferimenti per contrassegnare il centro di un foro.
Quando si crea un simbolo di identificazione dei riferimenti in un disegno, il software genera un'etichetta contenente l'identificatore di riferimento racchiuso in un rettangolo. L'identificatore di riferimento viene visualizzato in tutte le cornici di controllo della funzione che utilizzano il riferimento. Una linea di associazione collega l'etichetta al riferimento sul disegno. La linea di associazione può includere un triangolo pieno o vuoto. La posizione del triangolo indica il riferimento corrispondente.

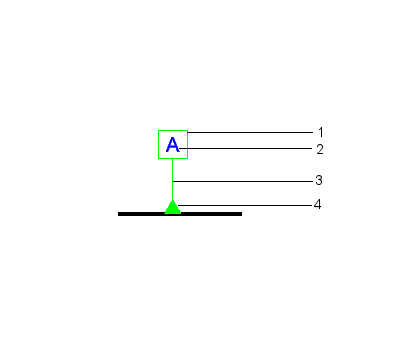

Elementi dei simboli di identificazione dei riferimenti
| 1 |
Cornice quadrata |
| 2 |
Identificatore di riferimento per massimo due lettere maiuscole |
| 3 |
Freccia direttrice |
| 4 |
Simbolo triangolare |
È possibile allegare i simboli di identificazione dei riferimenti a:
- Una superficie o una linea di estensione di una superficie
- Linee visibili come linee di estensione, quote o assi
- Un foro, una linea di associazione che punta a un foro o una cornice di controllo della funzione

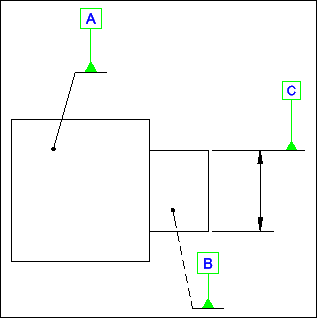

Esempi di simbolo di identificazione dei riferimenti:
Su una superficie e su una linea di estensione
Su un punto
