È possibile disegnare una linea di sezione per tagliare un modello con un piano di taglio immaginario e ottenere una sezione trasversale delle parti in una vista in sezione.
Immettere il comando
AM_SectionLine per disegnare le linee di sezione. Il comando consente di controllare l'aspetto delle diverse entità della linea di sezione, come frecce, linee e nome. È possibile creare più sezioni su un'entità per i seguenti tipi di viste in sezione:
| Tipo di vista in sezione |
Descrizione |
| Sezione completa |
Il piano di taglio passa attraverso l'intera lunghezza dell'entità. |
| Sezione allineata |
Due piani di taglio non paralleli passano attraverso l'entità. Utilizzare queste sezioni sulle entità cilindriche. |
| Metà sezione |
Il piano di taglio passa attraverso una porzione dell'entità alla sezione. |
| Sezione di offset |
Il piano di taglio si piega per passare attraverso le funzioni dell'entità. Utilizzare queste sezioni sulle entità che non sono in linea retta. |

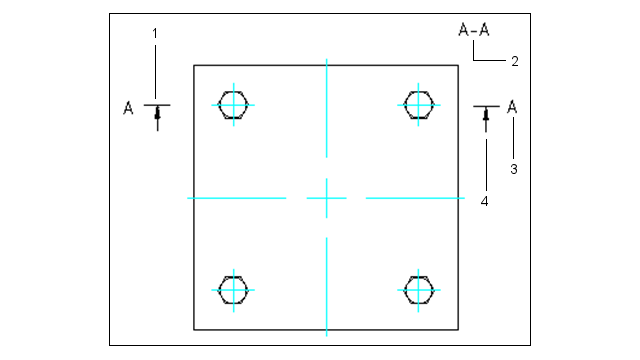

Esempio: Sezione completa

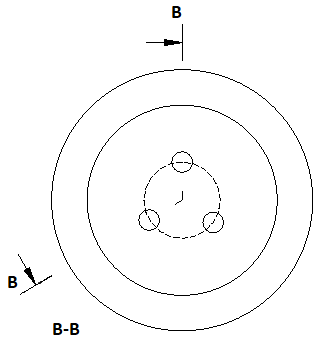

Esempio: Sezione allineata
Il comando crea le seguenti entità:
| Entità |
Descrizione |
| 1 |
Linea di sezione |
| 2 |
Etichetta vista in sezione |
| 3 |
Identificatore vista in sezione |
| 4 |
Freccia di direzione |
