Creazione di solidi 3D e superfici 3D estrudendo entità 2D

Per estrudere entità, utilizzare uno di questi metodi:

• Specificare il percorso per l'estrusione

  Specificare l'entità da estrudere e un percorso che definisce la forma dell'estrusione. L'entità segue il percorso per creare solidi 3D o superfici 3D.

  L'estrusione inizia dal piano dell'entità e mantiene il relativo orientamento rispetto al percorso.

• Specificare l'angolo di rastrematura.

  Specificare l'entità da estrudere e un angolo rastrematura. L'angolo rastrematura è compreso tra -90 e +90 gradi. Il segno dell'angolo rastrematura specifica la direzione della rastrematura. Un angolo rastrematura di 0 gradi estrude un'entità 2D che è perpendicolare al relativo piano 2D.



Per estrudere un'entità lungo un percorso:

1. Fare clic su Solidi > Disegno > ( o immettere Estrudi).
2. Specificare il tipo di modello da creare.
   • Superficie. Crea superfici dalle entità selezionate.
   • Solido. Crea solidi 3D dalle entità selezionate.
3. Nell'area grafica, specificare le entità da estrudere e premere Invio.
4. Specificare l'opzione Percorso.
5. Specificare un'entità per il percorso di estrusione.

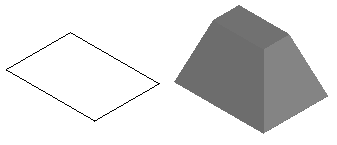

Per estrudere un'entità con un angolo rastrematura:

1. Fare clic su Solidi > Disegno > ( o immettere Estrudi).
2. Specificare il tipo di entità da creare.
   • Superficie. Crea superfici dalle entità selezionate.
   • Solido. Crea solidi 3D dalle entità selezionate.
3. Specificare le entità da estrudere e premere Invio.
4. Specificare l'opzione Angolo rastrematura.
5. Specificare l'angolo rastrematura e premere Invio.
6. Specificare l'altezza di estrusione.
