Applicazione di attività Serie

Utilizzare le attività Serie per copiare entità nella direzione specificata dall'elemento. Specificare la distanza di offset.

Un'attività serie crea una serie quando si attiva l'attività nel riferimento BloccoPersonalizzato, che utilizza il gruppo di selezione delle entità nella serie.

È possibile applicare un'attività Serie ai seguenti elementi:

  • Lineare.

  • Polare.
  • XY.

Per aggiungere un'attività serie a una definizione di BloccoPersonalizzato:

  1. Nell'Editor blocchi, digitare StrumentoAttivitàBP al prompt dei comandi.
  2. Specificare l'opzione Serie.
  3. Nell'area grafica, specificare uno dei seguenti elementi da associare all'attività:
    • Lineare
    • Polare
    • XY
  4. Specificare le entità da associare all'attività e premere Invio.
  5. Specificare la distanza di offset tra le colonne.
  6. Se si applica l'attività serie a un elemento XY, specificare la distanza tra le righe.

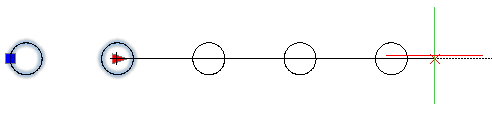

    L'icona dell'attività viene visualizzata sull'elemento specificato.
