Per creare manualmente un file di Excel Da-A, tenere presente le considerazioni seguenti:
- Il file deve contenere i Campi dell'elenco da-a necessari.
- i dati devono iniziare nella colonna A, ma non devono cominciare nella prima fila.
-
Nome filo deve essere il primo campo che deve trovarsi nella colonna A. L'ordine dei campi rimanenti non è importante ad eccezione di quanto riportato di seguito:
-
I due campi Numero parte possono avere lo stesso nome nel foglio di lavoro Excel. In questo caso, devono essere posizionati rispettivamente dopo i campi Dal riferimento e Al riferimento.
- I campi Dal perno e Al perno possono avere lo stesso nome nel foglio di lavoro Excel. In questo caso, devono essere posizionati rispettivamente dopo i campi Dal riferimento e Al riferimento.
- Si possono usare nomi di intestazione diversi per i campi nel file Excel e riferimenti trasversali dei nomi con i campi di intestazione nel momento dell'importazione del file Excel.
- Se vengono importati solo i dati di connessione (senza i dati del componente), sarà possibile omettere i campi Numero parte.
- Se vengono importati solo i dati del componente (senza i dati di connessione), sarà possibile omettere un campo di riferimento (Dal riferimento o Al riferimento) e un Numero parte.

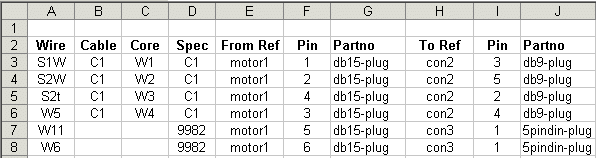

Esempio
Ecco un esempio di file di Excel per un assieme con cavo contenente due fili, denominati W11 e W6 e un cavo C1 con quattro conduttori denominati S1W, S2W, S2t e W5. Il cavo e i due fili partono da un connettore (motor1, numero parte db15-plug). I quattro cavi conduttori si collegano a un secondo connettore (con2, numero parte db9-plug). I due fili individuali si collegano a un terzo connettore (con3, numero parte 5pindin-plug).
