Sezione

Creare piani con sezione trasversale:
  • usare il piano di sezione trasversale XY di default.
  • Selezionare un piano nel riquadro Sezione.
  • Selezionare una faccia nell'area grafica, quindi nel riquadro Sezione fare clic su Piano della faccia.
  • Fare doppio clic su un punto di una faccia per creare un piano di sezione trasversale parallelo alla faccia selezionata.
Quando si salvano viste in sezione con zone di intersezione nel software SOLIDWORKS, è possibile visualizzare le viste in eDrawings. Fare clic su Orientamento vista (barra degli strumenti Vista con preavviso) e fare clic su una vista in sezione.

Creazione e manipolazione di sezioni trasversali

Il piano può essere trascinato per cambiare la sezione trasversale.

Per creare e manipolare una sezione trasversale:

  1. Fare clic su Sezione o su Strumenti > Sezione trasversale.
    Apparirà un piano di sezione trasversale, in direzione normale rispetto al modello.

  2. Trascinare il piano che si sposta lungo l'asse normale al modello.

  3. Nel riquadro Sezione, selezionare una delle seguenti opzioni.
    Opzione   Descrizione
    Piano XY
    Piano YZ
    Piano XZ
    Piano della faccia Prima di tutto selezionare una faccia, quindi scegliere questa opzione per creare un piano parallelo alla faccia selezionata. Alternativamente, fare doppio clic su una faccia per attivare questa opzione.
    Inverti Capovolge il modello lungo il piano visualizzato al momento per metterne in evidenza il lato opposto.
    Vista normale al piano Visualizza il modello normale al piano.
    Nascondi piano Mostra o nasconde il piano della sezione trasversale.
    Mostra estremità Visualizza i bordi come facce solide chiuse.

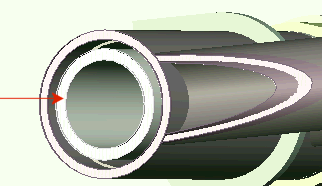

    Sezione trasversale chiusa e solida

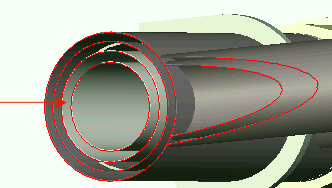

    Sezione trasversale non chiusa e vuota
  4. Per rilasciare lo strumento Sezione , fare nuovamente clic su di esso.
