特定の方向への面の不等分布圧力荷重の設定

面へ不等分布圧力荷重を設定するには:

  1. Simulation スタディ ツリーで外部荷重（External Loads） アイコンを右クリックし圧力（Pressure） を選択します。
    圧力 PropertyManager が表示されます。
  2. タイプ で 参照ジオメトリ使用 を選択します。
  3. 圧力のための面（Faces for Pressure） で、不等分布圧力が設定される面を選択します。
  4. 方向を指定するための面、エッジ、平面、軸（Face, Edge, Plane, Axis for Direction） で、方向を指定するエンティティを選択します。
  5. 次のように方向を指定するために選択するエンティティに従って、圧力成分を選択します。
    • 方向を指定するために平面または面を選択する場合、以下の成分の 1 つを選択します:参照面の方向 1 、参照面の方向 2 、または平面に垂直 。
    • 方向を指定するためにエッジを選択する場合、そのエッジに沿う圧力がデフォルトで選択されます 。
    • 方向を指定するために軸を選択する場合、以下の成分の 1 つを選択します: 半径方向（Radial） 、円周方向（Circumferential） 、または軸方向（Axial） 。
  6. 圧力値（Pressure Value）で次のように設定します。
    1. 圧力の単位（Units） を選択します。
    2. 圧力値（Pressure Value） に、適用された圧力の値を入力します。
  7. 不等分布荷重（Nonuniform Distribution）を選択します。
  8. 座標系の選択（Select a Coordinate System） で、デカルト座標系、円筒座標系、または球面座標系のオンを選択します。

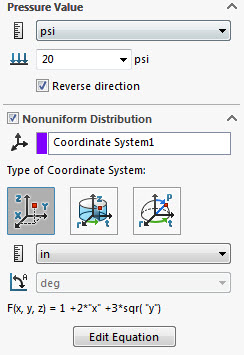

  9. 関係式の編集（Edit Equation）をクリックして、不等分布荷重を記述する関係式を入力します。例を示します。

    上記設定では、デカルト座標で次の圧力がかかります。

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. をクリックします。

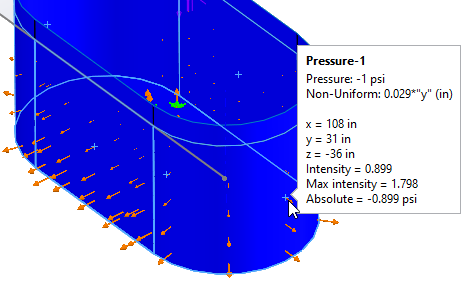

    不等分布の圧力を定義して圧力の矢印記号の上にカーソルを置くと、その位置の値を照会できます。

    SOLIDWORKS Simulation では、矢印記号が存在する位置のみの力の強さの値がリスト表示されます。圧力をかけるジオメトリに基づいて、適切な数の矢印記号が作成されます。



    注釈には、次の項目が一覧表示されます。
    • 圧力(Pressure)圧力値（圧力の単位を含む）
    • 不等分布（Nonuniform）.不等圧力分布を定義する関係式（長さの単位を含む）
    • x、y、z。選択した矢印記号の基準座標系に対する X、Y、Z 座標
    • 強度(Intensity)選択した矢印記号での不等分布を定義する関係式の値
    • 最大強度（Max intensity）。矢印記号のすべての位置間の不等分布を定義する関係式の最大値
    • 絶対（Absolute）.圧力値*選択した矢印記号での関係式の値
