サイズ変更ツール(Resize Tool)

フィーチャーを認識する前に、読み込まれた部品の特定のフィーチャーのサイズを変えることができます。

サポートされるフィーチャー:
  • ボス回転とカット回転
  • 面取り
  • フィレット
  • エッジとヘムのフランジ
オプション ダイアログ ボックスで 認識順序 を設定できます。

サイズ変更ツールはアセンブリの前後関係で編集している部品をサポートしません。

サイズ変更ツールを使用するには:

  1. インポート モデルを開きます。
    プロンプトされても、フィーチャー認識を続けないでください。

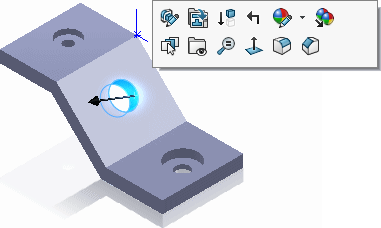

  2. フィーチャーを右クリックして、フィーチャー編集 fm_edit_feature.png を選択します。
    FeatureManager デザイン ツリーにフィーチャーが追加されます。
    フィーチャーに同時に作成された複数のインスタンスが含まれる場合は、選択面のインスタンスのみが変更されます。
  3. 以下を行うことができます:
    • グラフィックス領域で編集する寸法をクリックします
    • フィーチャーを FeatureManager デザイン ツリーで右クリックして フィーチャー編集 fm_edit_feature.png を選択し、PropertyManager を表示してフィーチャーを編集します。
    例では、6.0 Diameter Hole1#4 Flat Head Machine に変更されています。
  4. 変更を保存した後、フィーチャー認識 tool_recognize_features.gif (Recognize Features)(フィーチャー ツールバー)をクリックし、インポート部品を変換します。
