エラー内容

一般的な再構築エラーは以下のとおりです:

• 拘束先が不明な寸法や幾何拘束。存在しないエンティティを使用して定義された寸法や拘束関係。
• 半径値が大きすぎるフィレットなど再構築不可能なフィーチャー。

再構築エラーや警告は、FeatureManager デザイン ツリー、階層リンク、グラフィックス領域に表示されるアイコンで識別できます。

アイコン	説明
	モデルにエラーがあることを示します。このアイコンは、FeatureManager デザイン ツリーの最上位に位置するドキュメント名、および、エラーを含むフィーチャーに対して表示されます。部品またはフィーチャーのテキストは、赤で表示されます。
	フィーチャーにエラーがあることを示します。このアイコンは、FeatureManager デザイン ツリーのフィーチャー名に対して表示されます。フィーチャーのテキストは、赤で表示されます。
	ノードの下に警告を示します。このアイコンは、FeatureManager デザイン ツリーの最上位に位置するドキュメント名、および、エラーを含む子フィーチャーを持つ親フィーチャーに対して表示されます。フィーチャーのテキストは、緑で表示されます。
	フィーチャーまたはスケッチに警告があることを示します。このアイコンは、FeatureManagerデザイン ツリーで警告元となる特定のフィーチャーに対して表示されます。フィーチャーまたはスケッチのテキストは、緑で表示されます。

ドキュメントやフィーチャーに、エラーと警告の両方がある場合は、 アイコンが表示されます。

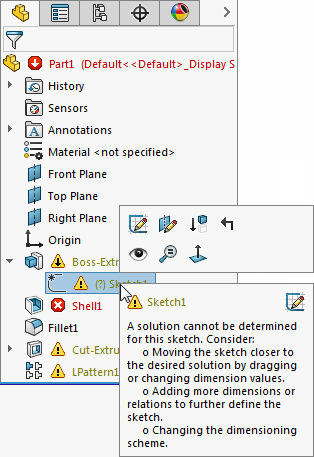

状況に対応するエラー内容（What's Wrong）ボックスを表示するには、FeatureManager デザイン ツリー、階層リンク、グラフィックス領域でエラーか警告を選択します。 ボックスには問題が記述され、訂正方法が提案されます。 フィーチャー編集（Edit Feature） またはスケッチ編集（Edit Sketch） へのリンクが表示されます。 状況に応じて、プレビュー（Preview） とヘルプ（Help） へのリンクも表示されることがあります。

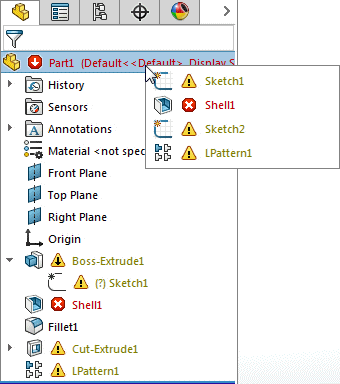

すべてのエラーと警告のリストを表示するには、FeatureManager デザイン ツリーのトップ ノードをクリックします。 リストのアイテムをクリックし、FeatureManager デザイン ツリーのアイテムを選択します。

エラー内容（What's Wrong）ダイアログ ボックスを使って、エラーまたは警告を調べるには:

スケッチ、フィーチャー、部品、またはアセンブリの名前を右クリックし、エラー内容（What's Wrong）をクリックします。

ダイアログ ボックスの列には、次の情報が含まれます。

タイプ（Type）	エラー または 警告 。
フィーチャー	FeatureManager デザイン ツリー上のフィーチャーの名前とそのアイコン。
プレビュー	コラムにプレビューアイコン が表示されたら、アイコンをクリックしてグラフィックス領域で対応するフィーチャーをハイライト表示します。
ヘルプ	コラムにヘルプアイコン が表示されたら、アイコンをクリックしてヘルプ トピックにアクセスすることによりエラーやフィーチャーに関する詳細情報を参照できます。
説明	エラーまたは警告の説明。

メッセージを並び変えるには、列のヘッダーをクリックします。

ダイアログ ボックスには次のチェック ボックスが含まれています：
