寸法を同一線上/円弧上に整列（Align Collinear/Radial Dimensions）

図面ビューで選択した寸法(直線、円弧、角度) を整列、またグループ化します。選択寸法は同じタイプであり、共通する方向（長さ寸法）あるいは共通する中心点（角度寸法）を持たなくてはなりません。

寸法の同一線上の整列およびグループ化

寸法を一線上に整列、またグループ化するには：

  1. 図面ビューで寸法のグループを選択します。
  2. 整列ツールバーの同一線上/円弧上に整列 (Align Collinear/Radial) Tool_Align_Collinear_Radial_Align.gif をクリックするか、 ツール (Tools) > 寸法配置 (Dimensions) > 同一線上/円弧上に整列 (Align Collinear/Radial) をクリックします。
    選択されている寸法は、直線上に整列されます。またグループ化され、移動すると直線上の整列関係が保持されます。寸法値は最後に選択した寸法値に整列されます。
    ALN_COL2_shg.gif ALN_RADL_shg.gif
    同一線上に整列した状態 同一円弧上に整列した状態

整列関係のある寸法値のハイライト

整列関係のある寸法値をハイライトするには:

同一線上/円弧上に整列 Tool_Align_Collinear_Radial_Align.gif で作成された寸法を右クリックし、整列表示 をクリックします。

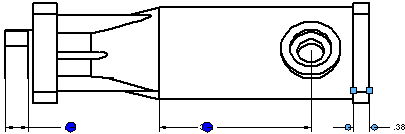

整列された寸法は青い点でマークされます。

整列寸法セットからの寸法値の削除

整列寸法のグループから寸法値を削除するには:

同一線上/円弧上に整列 Tool_Align_Collinear_Radial_Align.gif で作成された寸法を右クリックし、整列解除 をクリックします。
