寸法値と注記は、推測線、グリッド、整列ツールを使用して、複数の方法で整列できます。
推測線(Inferencing lines)
ドラッグ中に表示される推測線を使用して、寸法値と注記を整列できます。
寸法値と注記のテキストを新しい位置までドラッグします。 推測線を使用して整列して配置します。
 |

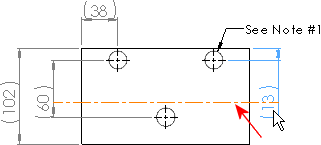

寸法値をドラッグし、推測線(点線)に従って別の寸法テキストに「スナップ」します。 |
 |

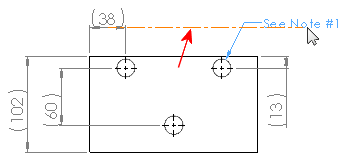

注記をドラッグし、推測線(点線)に従って別の寸法テキストに「スナップ」します。 |
一時的にスナップをオフにするには、
Alt キーを押します。
スナップを永続的にオフにするには、で、注記/寸法の推測を停止(Disable note/dimension inference)を選択します。
グリッド(Grid)
寸法値をドラッグし、グリッドにスナップできます(注記はできません)。
グリッドの表示をオンにし、グリッドの表示間隔をで設定します。

整列ツール(Align Tools)
寸法整列ツール(同一間隔、同心円に整列(Align Dimensions Parallel/Concentric)と同一線上/円弧上に整列(Align Dimensions Collinear/Radial))のみで永久的に整列を指定できます。推測線に合わせてのドラッグや、グリッドへのスナップは永久指定ではありません。
