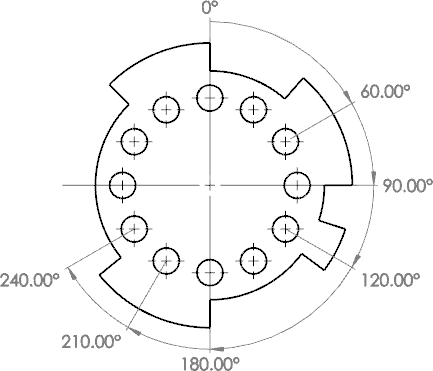

累進角度寸法 累進角度寸法は、図面またはスケッチのゼロ度の寸法から測定された寸法のセットです。 累進角度寸法は、ISO-129-1: 2004 規格を満たすように設計されていますが、追加のスタイル オプションが用意されています。 円弧または円のモデルで角度累進寸法を使用します。 たとえば、フランジの角度累進寸法を作成および変更できます。 目次 累進角度寸法の作成 図面またはスケッチで円弧または円の累進角度寸法を作成できます。 同じ累進寸法に沿った角度寸法の追加 同じ累進角度寸法に沿ってより多くの角度寸法を追加できます。 累進角度寸法の変更 既存の累進角度寸法を変更できます。 累進角度寸法の表示 既存の累進角度寸法の表示スタイルを変更できます。 ソフト スナップでの角度寸法の整列 ドキュメント プロパティ で指定されたオフセットに一致するソフト スナップで、角度寸法を整列できます。 また、角度寸法をドラッグして、ソフト スナップを使用して隣接する寸法に整列できます。 親トピック図面の寸法(Dimensions in Drawings)
