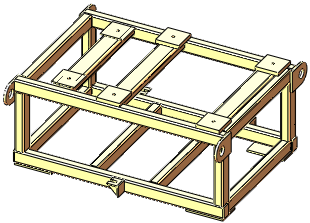

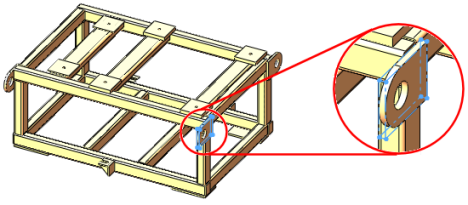

溶接の境界ボックス カット リスト アイテムのソリッド ボディのタイプに関係なく、カット リストの任意のカット リスト アイテムに対して境界ボックスを作成できます。 3D 境界ボックスは、3D スケッチによって表わされ、デフォルトでは X-Y 平面に基づきます。 境界ボックスの方向を考慮し、3D 境界ボックスはボディが収まる最も小さいボックスになります。 親トピックカット リスト(Cut Lists) カットリスト アイテム フォルダーの順序変更(Changing the Order of Cut List Item Folders) カットリストからフォルダーを除外(Excluding Folders from Cut Lists) カット リストからのフィーチャーの除外 カット リストの更新 カット リストの並べ替え カット リスト フォルダの命名の自動化 カットリスト プロパティ ダイアログ ボックス(Cut-List Properties Dialog Box) カット リスト プロパティへのカット リスト フォルダのリンク 溶接カット リスト内の材料 溶接カット リストのコンフィギュレーション カット リスト プロパティの反映 溶接と構造システムのカット リスト プロパティ - フィーチャー カット リスト項目の境界ボックスでの作業 カット リスト項目の境界ボックスを作成するには: FeatureManager デザイン ツリーのカット リスト アイテムがある部品を開きます。 FeatureManager デザイン ツリーで:カット リスト(Cut list)アイコンが の場合、カット リストを右クリックして 更新 をクリックします。 カット リスト を右クリックし、境界ボックスの作成 をクリックします。3D 境界ボックスはモデル内のカット リスト アイテムごとに作成されますが、グラフィックス領域内では非表示になっています。 カット リスト を展開します。 カット-リスト-アイテム で境界ボックス_カット-リスト-アイテム をクリックして表示 をクリックします。 を再度クリックします。 をもう一度クリックします。 が表示されます。 カット-リスト-アイテム を右クリックし、プロパティ をクリックします。 カットリスト プロパティ ダイアログ ボックスに 3D 境界ボックスの長さ、3D 境界ボックスの幅、3D 境界ボックスの高さ、3D 境界ボックスの体積 が表示されます。 図面を作成すると、これらの値が部品表に表示されます。 OK をクリックします。 3D 境界ボックスを編集するには、既に 3D 境界ボックスがあるカット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの編集をクリックして、PropertyManager で参照面または平面を変更します。 3D 境界ボックスを削除するには、カット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの削除をクリックします。 親トピック板金の境界ボックス
溶接の境界ボックス カット リスト アイテムのソリッド ボディのタイプに関係なく、カット リストの任意のカット リスト アイテムに対して境界ボックスを作成できます。 3D 境界ボックスは、3D スケッチによって表わされ、デフォルトでは X-Y 平面に基づきます。 境界ボックスの方向を考慮し、3D 境界ボックスはボディが収まる最も小さいボックスになります。 親トピックカット リスト(Cut Lists) カットリスト アイテム フォルダーの順序変更(Changing the Order of Cut List Item Folders) カットリストからフォルダーを除外(Excluding Folders from Cut Lists) カット リストからのフィーチャーの除外 カット リストの更新 カット リストの並べ替え カット リスト フォルダの命名の自動化 カットリスト プロパティ ダイアログ ボックス(Cut-List Properties Dialog Box) カット リスト プロパティへのカット リスト フォルダのリンク 溶接カット リスト内の材料 溶接カット リストのコンフィギュレーション カット リスト プロパティの反映 溶接と構造システムのカット リスト プロパティ - フィーチャー カット リスト項目の境界ボックスでの作業 カット リスト項目の境界ボックスを作成するには: FeatureManager デザイン ツリーのカット リスト アイテムがある部品を開きます。 FeatureManager デザイン ツリーで:カット リスト(Cut list)アイコンが の場合、カット リストを右クリックして 更新 をクリックします。 カット リスト を右クリックし、境界ボックスの作成 をクリックします。3D 境界ボックスはモデル内のカット リスト アイテムごとに作成されますが、グラフィックス領域内では非表示になっています。 カット リスト を展開します。 カット-リスト-アイテム で境界ボックス_カット-リスト-アイテム をクリックして表示 をクリックします。 を再度クリックします。 をもう一度クリックします。 が表示されます。 カット-リスト-アイテム を右クリックし、プロパティ をクリックします。 カットリスト プロパティ ダイアログ ボックスに 3D 境界ボックスの長さ、3D 境界ボックスの幅、3D 境界ボックスの高さ、3D 境界ボックスの体積 が表示されます。 図面を作成すると、これらの値が部品表に表示されます。 OK をクリックします。 3D 境界ボックスを編集するには、既に 3D 境界ボックスがあるカット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの編集をクリックして、PropertyManager で参照面または平面を変更します。 3D 境界ボックスを削除するには、カット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの削除をクリックします。 親トピック板金の境界ボックス
カット リスト項目の境界ボックスでの作業 カット リスト項目の境界ボックスを作成するには: FeatureManager デザイン ツリーのカット リスト アイテムがある部品を開きます。 FeatureManager デザイン ツリーで:カット リスト(Cut list)アイコンが の場合、カット リストを右クリックして 更新 をクリックします。 カット リスト を右クリックし、境界ボックスの作成 をクリックします。3D 境界ボックスはモデル内のカット リスト アイテムごとに作成されますが、グラフィックス領域内では非表示になっています。 カット リスト を展開します。 カット-リスト-アイテム で境界ボックス_カット-リスト-アイテム をクリックして表示 をクリックします。 を再度クリックします。 をもう一度クリックします。 が表示されます。 カット-リスト-アイテム を右クリックし、プロパティ をクリックします。 カットリスト プロパティ ダイアログ ボックスに 3D 境界ボックスの長さ、3D 境界ボックスの幅、3D 境界ボックスの高さ、3D 境界ボックスの体積 が表示されます。 図面を作成すると、これらの値が部品表に表示されます。 OK をクリックします。 3D 境界ボックスを編集するには、既に 3D 境界ボックスがあるカット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの編集をクリックして、PropertyManager で参照面または平面を変更します。 3D 境界ボックスを削除するには、カット リスト またはCut-List-Itemを右クリックし、3D 境界ボックスの削除をクリックします。 親トピック板金の境界ボックス
