DimXpert は、図面に寸法を適用し、マニュファクチャリング フィーチャー（パターン、スロット、ポケットなど）を完全に定義することにより、参照寸法を追加する処理を高速化します。

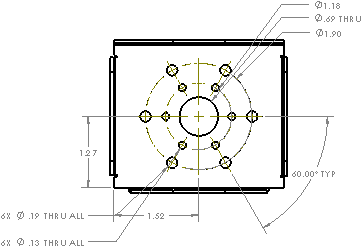

DimXpertツールは、寸法（Dimension）PropertyManagerからアクセスできます。寸法を付けるフィーチャーのエッジを選択すると、DimXpert は図面ビュー内にある関連するすべての寸法をフィーチャーに適用します。
DimXpert は
自動寸法
(Autodimension) とは異なります。何故なら DimXpert は：
- パターン(インスタンス数の長さと曲の寸法)と皿穴を認識します。
- 予測可能な結果を作成します。例えば、あなたが DimXpert でエッジを選択するとき、ただエッジによって表されるフィーチャーだけが寸法を付けられます。自動寸法を行うことで、あなたは幾つかのフィーチャーに望まない寸法を得るかもしれません。
DimXpert を穴パターンの寸法付けで使うとき、穴寸法テキストは、ベースのフィーチャーが変化するときパラメトリックに更新されないというメッセージを受け取るかもしれません。もし、穴パターンが、穴ウィザードの穴のパターンとして作られていなかったら、モデルへのどのような変更も穴寸法テキストを更新しません。
