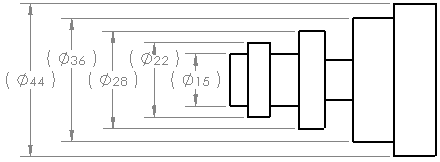

ラピッド寸法（Rapid Dimension） ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。 ラピッド寸法セレクターは、図面ビューに寸法を挿入したときに表示されます。 マニピュレータを使用すると、寸法は等間隔で配置されます。 たとえば、2つの寸法間に寸法を挿入すると、新しい寸法は2つの寸法間に等間隔で配置されます。 ラピッド寸法セレクターを使用して、寸法値を素早く配置します。 ラピッド寸法で使用する間隔は、 ツール > オプション > ドキュメント プロパティ > 寸法 のオフセット距離（Offset distances）からコントロールします。 ラピッド寸法セレクターで対称的な中心線上に寸法を作成する場合、重複する可能性のある寸法はすべて ANSI 規格の図面に対して千鳥形配列になります。 ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。 ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。 親トピック図面の寸法（Dimensions in Drawings） ラピッド寸法セレクターの使用（Using the Rapid Dimension Selector） ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。 図面で、スマート寸法 （寸法/拘束ツールバー）をクリックするか、または ツール > 寸法 > スマート をクリックします。 寸法を追加するエンティティを選択してください。 配置可能な寸法値の種類によって、ラピッド寸法セレクターが次のように表示されます: あるいは マニピュレータの一部をクリックします。 次を使用することもできます: Tab キーで別のマニピュレータの位置に切り替え スペースバーで寸法をモデル ジオメトリの外側の適切な位置に配置 寸法値は選択エンティティの近くに配置されます。 必要な場合は、既存の寸法値が自動的に移動され、新しい寸法値が追加されます。 ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。 ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。
ラピッド寸法（Rapid Dimension） ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。 ラピッド寸法セレクターは、図面ビューに寸法を挿入したときに表示されます。 マニピュレータを使用すると、寸法は等間隔で配置されます。 たとえば、2つの寸法間に寸法を挿入すると、新しい寸法は2つの寸法間に等間隔で配置されます。 ラピッド寸法セレクターを使用して、寸法値を素早く配置します。 ラピッド寸法で使用する間隔は、 ツール > オプション > ドキュメント プロパティ > 寸法 のオフセット距離（Offset distances）からコントロールします。 ラピッド寸法セレクターで対称的な中心線上に寸法を作成する場合、重複する可能性のある寸法はすべて ANSI 規格の図面に対して千鳥形配列になります。 ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。 ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。 親トピック図面の寸法（Dimensions in Drawings） ラピッド寸法セレクターの使用（Using the Rapid Dimension Selector） ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。 図面で、スマート寸法 （寸法/拘束ツールバー）をクリックするか、または ツール > 寸法 > スマート をクリックします。 寸法を追加するエンティティを選択してください。 配置可能な寸法値の種類によって、ラピッド寸法セレクターが次のように表示されます: あるいは マニピュレータの一部をクリックします。 次を使用することもできます: Tab キーで別のマニピュレータの位置に切り替え スペースバーで寸法をモデル ジオメトリの外側の適切な位置に配置 寸法値は選択エンティティの近くに配置されます。 必要な場合は、既存の寸法値が自動的に移動され、新しい寸法値が追加されます。 ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。 ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。
ラピッド寸法セレクターの使用（Using the Rapid Dimension Selector） ラピッド寸法セレクターを使用し、寸法を等間隔で配置して読みやすくすることが可能です。 図面で、スマート寸法 （寸法/拘束ツールバー）をクリックするか、または ツール > 寸法 > スマート をクリックします。 寸法を追加するエンティティを選択してください。 配置可能な寸法値の種類によって、ラピッド寸法セレクターが次のように表示されます: あるいは マニピュレータの一部をクリックします。 次を使用することもできます: Tab キーで別のマニピュレータの位置に切り替え スペースバーで寸法をモデル ジオメトリの外側の適切な位置に配置 寸法値は選択エンティティの近くに配置されます。 必要な場合は、既存の寸法値が自動的に移動され、新しい寸法値が追加されます。 ラピッド寸法セレクターを無効にするには、寸法 PropertyManager の 援助寸法ツール で、ラピッド寸法 クリアします。 この設定は、セッションをまたいで維持されます。 ラピッド寸法セレクターが有効に設定されている場合は、ESC を押して解除することができます。 もう一度 ESC キーを押すとスマート寸法ツールが解除されます。
