トリム順序の例

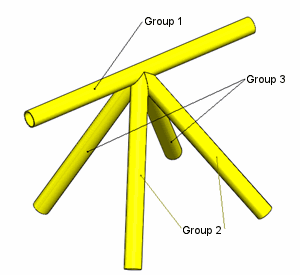

3 つの溶接グループを含むモデル。

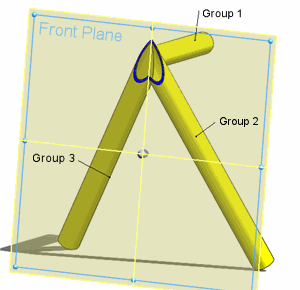

トリム番号が表示された断面表示:

  • Group 1 - トリム順序 1
  • Group 2 - トリム順序 2
  • Group 3 - トリム順序 3
結果：
  • Group 1 が Group 2 と 3 をトリムします。
  • Group 2 が Group 3 をトリムします。

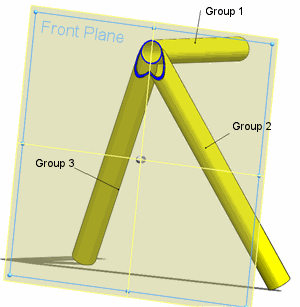

トリム番号が表示された断面表示:

  • Group 1 - トリム順序 1
  • Group 2 - トリム順序 2
  • Group 3 - トリム順序 2
結果：
  • Group 1 が Group 2 と 3 をトリムします。
  • Groups 2 と 3 はお互いをとめつぎにします。

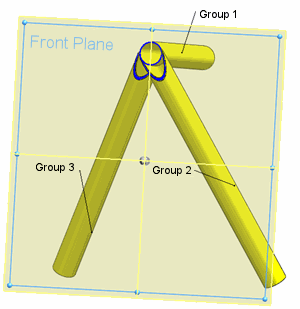

トリム番号が表示された断面表示:

  • Group 1 - トリム順序 2
  • Group 2 - トリム順序 1
  • Group 3 - トリム順序 1
結果：
  • Groups 2 と 3 が Group 1 をトリムします。
  • Groups 2 と 3 はお互いをとめつぎにします。
