アセンブリの分解図

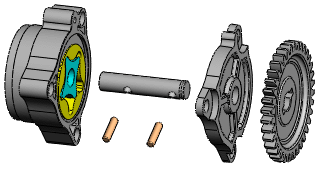

分解図はアセンブリの構成部品を分解した形で表したものですが、アセンブルされたときに構成部品がどのように組み合わされるかを示すものとして位置付けられます。

グラフィック領域で部品を選択してドラッグし、分解ステップを作成することにより、分解図を作成します。 分解図では、以下を実行することができます:
  • 分解した複数の構成部品を均等に配置する。
  • 軸を中心として放射状に構成部品を分解する。
  • 構成部品をドラッグして自動配置する。
  • 新しい構成部品を別の構成部品の既存の分解ステップに追加する。 この機能は、分解図を含むアセンブリに新しい部品を追加するときに役立ちます。
  • サブアセンブリの分解図を上位レベルのアセンブリで再使用する。
  • 構成部品の拘束関係を表示するために、分解ラインを追加する。
アセンブリが分解されている間はアセンブリに合致関係を追加できません。
