溶接スマート選択ツール により、溶接ビードを適用したい面を選択します。 このツールは 溶接ビード PropertyManager にあります。
すべての溶接ビードには溶接パスがあります。 溶接パスとはモデルの周囲を溶接ビードが沿う経路です。
溶接ビードを作成する場合、溶接ビードを適用する位置を指定するためには2つの方法があります:
-
マニュアルエッジか面を選択します。溶接パスの異なる新しい溶接ビードを作成するたびに、溶接ビード PropertyManagerで新規溶接パス（New Weld Path）をクリックする必要があります。
-
溶接スマート選択ツール
。 溶接ビードを挿入したい面の上にポインタをドラッグします。 ソフトウェアが自動的に新しい溶接パスを作成します。

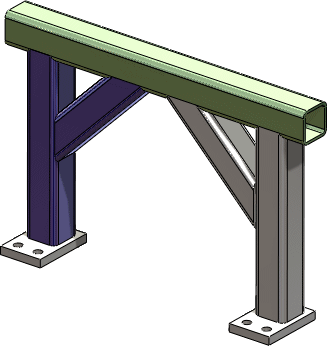

たとえば、次の溶接部品を見てみます：

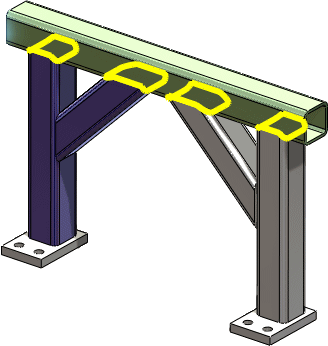

| 4つの各支持梁とメインの梁の間に溶接ビードを作成します。 |
|
| この場合4つの溶接パスを作成しなければなりません。 |
|
マニュアル選択
2つの面（または1つのエッジ）を選択し、溶接ビードを適用し、 新規溶接パス（New Weld Path）をクリックして新たな溶接パスを作成しなければなりません。新規溶接パスをクリックしないと、選択されたエッジは前に選択されたエッジと連続したチェーンを構成できないというメッセージが表示されます。つまり、これを選択することで不連続な溶接パスを作成します。
溶接スマート選択ツール（Smart Weld Selection Tool）
各面のペアの上にポインタをドラッグします。 ソフトウェアはパスが不連続であることを認識し、新しい溶接パスを自動的に作成します。
ビデオ: 溶接スマート選択ツール
