溶接カット リスト テーブル

溶接カットリストを使用して、溶接の構造体カットを部品表のように追加できます。

部品に最初の溶接フィーチャーを挿入すると、カット リストに含めるアイテムを示すため、ソリッド ボディ fm_solid_bodies_folder.png フォルダの名前はカット リスト fm_cutlist_needs_update.png に変更されます。 アイコンfm_cutlist_needs_update.png は、そのカット リストが更新されることが必要であることを示します。 アイコン は、そのカット リストが最新のものであることを示します。

カット リストに表示するアイテムは、部品レベルの カット リスト fm_cutlist_needs_update.png フォルダーに含まれていなくてはなりません。

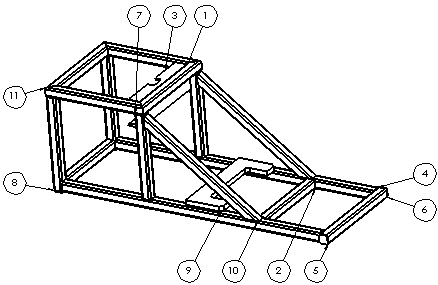

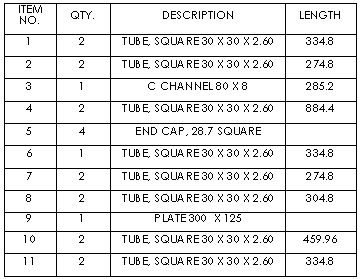

drw_Weldment_Balloons.gif drw_Weldment_Cut_List.gif

新規の溶接部品では、デフォルトでカット リストを自動的にエンティティのすべてを整理するオプションがオンになっています。 オフにするには、カット リスト fm_cutlist_needs_update.png を右クリックし、カット リストの自動作成(Create Cut Lists Automatically)を選択解除します。
溶接カット リストは精度を上げるため図面の単位を使用します。 ただし、カット リストテーブルの小数点の後のゼロ表示は、 ツール(Tools) > オプション(Options) > ドキュメント プロパティ(Document Properties) > テーブル(Tables) > 一般(General) での小数点の後のゼロ表示(Trailing zeroes)設定に影響されます。 一部の既存のテーブルでは、変更部分を参照するため、カット リストを新しいものに置き換える必要があります。 さらに、設定を変更した場合は、図面を再構築する必要があります。

カット リストは自動的に生成されますが、溶接部品ドキュメントでいつ更新するか手動操作で指定します。このオプションでは、変更を追加した後でまとめてカット リストを更新できます。
