境界サーフェス

境界サーフェス フィーチャーを使用すると、両方向(サーフェスの全側面)に正接または曲率保持するサーフェスを作成できます。 ほとんどの場合、これによりロフト ツールよりも高い精度の結果が得られます。

曲率保持した高品質のサーフェスを必要とするコンシューマー プロダクト デザイナーの方々と他の方々がこのツールを使うことができます。

方向1(Direction 1)方向2(Direction 2)は、PropertyManagerで完全に置き換え可能です。 方向1(Direction 1)方向2(Direction 2)を用いたエンティティのどちらを選択しても同じ結果が得られます。
境界サーフェスの例:
一つの方向の点への単独カーブ 方向 12 の中の 3 本のカーブ

境界サーフェス フィーチャーを作成するには、境界サーフェス(Boundary Surface) (サーフェス ツールバー)または 挿入(Insert) > サーフェス(Surface) > 境界サーフェス(Boundary Surface) をクリックし、PropertyManager のオプションを設定して をクリックします。

  • カーブの吹き出し色はPropertyManagerで使用されるものと一致します。
  • 吹き出しをクリックすると正接タイプ(Tangent Type)が変更されます。
  • 編集中にサーフェスの表示色を変えるには、システムオプション - 色(System Options - Colors) ページを使用し、一時的なグラフィックス、シェイディング表示(Temporary Graphics, Shaded) の色を変えます。

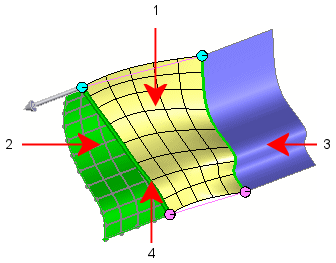

境界サーフェスの整列の例(Example of Boundary Surface Alignment)

1 境界サーフェスフィーチャー

メッシュは境界サーフェス フィーチャーのためにアイソ パラメータを表示します。

2 開始サーフェス
3 終了サーフェス
4 選択カーブ

次の断面と整列

境界サーフェスのアイソパラメータを、距離に基づいて開始と終了サーフェスのアイソパラメータに整列します。

断面の法線と整列

選択されたカーブに垂直な境界サーフェスアイソパラメータを整列します。

他のジオメトリと整列

選択されたカーブの終了点によってより大きく影響されて決定されるよう 境界サーフェス アイソパラメータを整列します。

アイソパラメータと整列

選択されたカーブの始まりのサーフェスの アイソパラメータの流れと合うように 境界サーフェスのアイソパラメータを整列します。
