閉じたコーナーと閉じたコーナー PropertyManager

板金のフランジの間に閉じたコーナーを付け加えることができます。

閉じたコーナー フィーチャーは、板金のフランジの間に材料を加えることができ、以下の機能を持っています：
  • すべての閉じたいコーナーの面を選択することにより、同時に複数のコーナーを閉じます。
  • 垂直でないコーナーを閉じます。
  • フランジ角度が90°以外でも閉じたコーナーを適用できます。
  • ギャップ距離 の調整。 閉じたコーナーのフィーチャーが付け加えられる材料の 2 つの断面間の距離。
  • 重複/重複なしの比率 の調整。 材料が重複している部分と重複していない部分の比率。 値 1 は重複、重複なしが等しいことを示します。
  • ベンド領域を閉じる、または開く

閉じたコーナー PropertyManager

コーナーを閉じるには：

  1. 閉じたい部分を含む板金部品を作成してください。

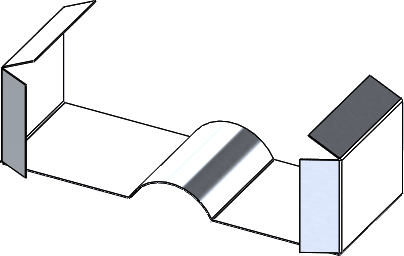

    例えば、隣接する角度を持つエッジ フランジの間のオープン スペースを閉じるために閉じたコーナー フィーチャーを使用します。

  2. 閉じたコーナー（Closed Corner）（板金ツールバー）か、挿入（Insert） > 板金（Sheet Metal） > 閉じたコーナー（Closed Corner）をクリックします。
  3. 延長する面 として、1 つ、または複数の平坦な面を選択します。
    SOLIDWORKS ソフトウェアは、（Faces to Match） の検索を試みます。
    一致する面が見つからない場合は、マニュアルで延長する面（Faces to Extend）と一致する面（Faces to Match）を選択できます。
    自動継続（Auto propagation）は、延長する面（Faces to Extend）または一致する面（Faces to Match）の選択アイテムを削除すると、自動的に選択解除されます。マニュアルで再度選択できます。
  4. コーナー タイプ を選択します。
    • Butt
    • 重複
    • 重複なし
      突合わせ 重複 重複なし
    正面
    トップ（Top）
    両等角投影
  5. ギャップ距離 の値を設定します。
    ギャップ距離 0.05 ギャップ距離 0.1
  6. 重複/重複なしの比率 の値を設定します。
  7. 次のアイテムを選択または選択解除します：
    オプション 説明
    ベンド領域を開く 選択したとき、プレビューは表示されません。

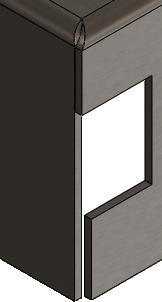

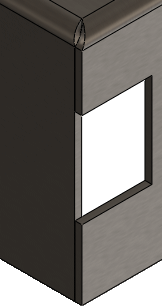

    ベンド領域を開くを選択 (Open bend region selected) ベンド領域を開くを選択解除 (Open bend region cleared)
    同一平面 選択した面と同一平面にあるすべての面に閉じたコーナーを適用します。
    同一平面選択 (Coplanar faces selected) 同一平面選択解除 (Coplanar faces cleared)
    小さいコーナー 大きなベンド半径のアルゴリズムを使用し、ベンド領域の隙間を小さくします。
    小さいコーナー（Narrow corner）を選択 小さいコーナー（Narrow corner）を選択解除
    自動継続

    選択した延長する面（Faces to Extend）に基づいて、一致する面（Faces to Match）を自動的に選択します。

    自動継続選択済み 自動継続選択解除
  8. をクリックします。
