Connected Design Library

Connected Design Library を使用すると、タスク(Task)パネルで 3DEXPERIENCE Platform のコンテンツを表示できます。これは、SOLIDWORKS Routing ユーザーにとって特に重要です。

この情報は、Design with SOLIDWORKS アプリケーションを有効にした場合、SOLIDWORKS に適用されます。
Connected Design Library を作成して、SOLIDWORKS タスク パネル

でブックマークされたコンテンツを共有するためのプラットフォームベースの接続として使用できます。

3DEXPERIENCE Platform で部品とアセンブリをブックマークした場合、そのコンテンツを SOLIDWORKS Design Library で使用できます。ブックマークによって定義されたデザイン ライブラリを、Connected Design Library といいます。ブックマークされた部品とアセンブリは、オンデマンドでローカル PC にダウンロードできます。これらは、デザイン ライブラリのフォルダ パスを指定した場合と同様に、Connected Design Library の階層に表示されます。

Connected Design Library の操作

Connected Design Library を追加して使用し、タスク パネルを使用して、3DEXPERIENCE コンテンツを開くことができます。

この情報は、Design with SOLIDWORKS アプリケーションを有効にした場合、SOLIDWORKS に適用されます。
接続されたアプリケーションから 3DEXPERIENCE Platform に部品とアセンブリを直接保存します。Bookmark Editor のアップロード(Upload)コマンドは使用しないでください。Bookmark Editor を使用して、Connected Design Library に表示するコンテンツのブックマークを作成します。ブックマークとサブブックマークを作成して、コンテンツを整理できます。

Connected Design Library で作業するには:

  1. Connected Design Library を追加するには、次のいずれかを実行します:
    • タスク パネルのデザイン ライブラリ(Design Library) タブで、ファイルの検索(File Location) をクリックします。
    • オプション(Options) > システム オプション(System Options) > ファイルの検索(File Locations) をクリックします。次のフォルダを表示(Show folders for)デザイン ライブラリ (Design Library)を選択し、追加(Add)をクリックします。
  2. フォルダを選択(Choose Folder)ダイアログ ボックスで、3DEXPERIENCE から選択(Select from 3DEXPERIENCE)をクリックします。
  3. ダイアログ ボックスで、ブックマークを選択し、選択(Select)をクリックします。

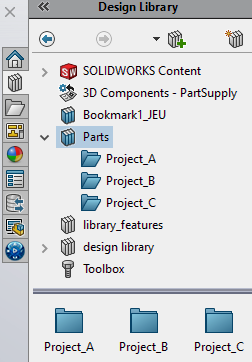

    ブックマークが Connected Design Library としてデザイン ライブラリに表示されます。ブックマークのコンテンツがローカル フォルダにダウンロードされ、下部パネルに表示されます。
    Connected Design Library では、コンテンツの名前変更、フォルダの追加、フォルダへのコンテンツの追加はできません。ブックマークを変更するには、3DEXPERIENCE Platform の Bookmark Editor を使用します。
  4. 実行できる操作は次のとおりです。
    • Connected Design Library の下部パネルからグラフィック領域にコンテンツをドラッグします。
    • ブックマークのステータスを確認します。ファイルを右クリックして、ステータスを確認(Check Status)をクリックします。ブックマークコンテンツが期限切れ としてマークされている場合はブックマークを右クリックし、更新(Update)をクリックして、Connected Design Library をプラットフォームと同期します。
  5. Connected Design Library を除去するには、ライブラリを右クリックして削除(Delete)を選択します。
    ダイアログ ボックスで、デザイン ライブラリから削除(Remove from Design Library )を選択してパスのみ除去するか、ディスクから削除(Delete from Disk)を選択してパスとローカル コンテンツを除去します。
