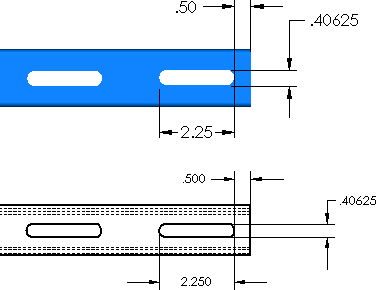

モデルを作成するとき、（寸法、注記、シンボルなど）詳細を含むことができます。次に以下を使ってモデルから寸法とアノテート アイテムを図面の中に挿入します：
- アノテート アイテム ビュー
- モデル アイテム PropertyManager
図面を作成する前に、部品で寸法の整列/コンフィギュレーションの作成/プロパティの追加を行います。準備が整った部品を基に図面を作成すると、図面で行わなくてはならない操作が少なくなります。
図面での作業中、他のアノテート アイテムや参照寸法を追加し、必要であれば部品表も追加します。
図面に追加されたアノテート アイテムと参照寸法は、部品やアセンブリ ドキュメントには影響しません。
図面、部品、またはアセンブリのメッシュ ボディに、寸法などのアノテート アイテムを適用することはできません。
